فایل طراحی، مهمترین بخش در فرآیند برش لیزر قطعات فلزی است. حتی اگر از پیشرفتهترین دستگاههای برش لیزر و اپراتورهای باتجربه استفاده شود، وجود خطا در فایل طراحی میتواند باعث تولید قطعاتی شود که از نظر ابعاد، کیفیت یا قابلیت مونتاژ با مشکل مواجه هستند. بسیاری از تولیدکنندگان تصور میکنند دستگاه برش لیزر میتواند تمام ایرادات طراحی را جبران کند، در حالی که دستگاه دقیقاً همان چیزی را اجرا میکند که در فایل طراحی تعریف شده است.
به همین دلیل، بررسی و اصلاح فایل قبل از شروع تولید، یکی از مهمترین مراحل پروژه به شمار میرود. در ادامه بررسی میکنیم که ایرادهای رایج فایل طراحی چه تأثیری بر کیفیت قطعه نهایی دارند. اگر به دنبال راهی برای افزایش دقت، سرعت و کیفیت کار خود در برش لیزر فلزات تهران هستید، این مطلب از مجموعه لیزر پلاس به شما کمک خواهد کرد تا با مزایای بیشمار این دستگاه آشنا شوید و تصمیم آگاهانهتری بگیرید.

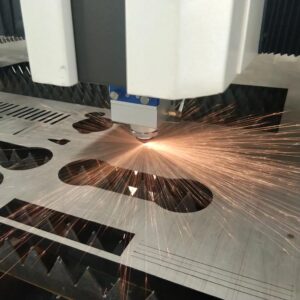

چرا کیفیت فایل طراحی در برش لیزر اهمیت زیادی دارد؟
برش لیزر بر اساس اطلاعات موجود در فایلهای CAD یا DXF انجام میشود و دستگاه هیچگونه تصمیمگیری درباره اصلاح ابعاد یا تغییر هندسه قطعه ندارد. اگر خطوط اضافی، ابعاد اشتباه یا خطاهای هندسی در فایل وجود داشته باشد، همان ایرادها روی قطعه نهایی نیز دیده خواهند شد. به همین دلیل، هرچه فایل طراحی دقیقتر و استانداردتر باشد، فرآیند تولید سریعتر، کمهزینهتر و با کیفیت بالاتری انجام میشود.

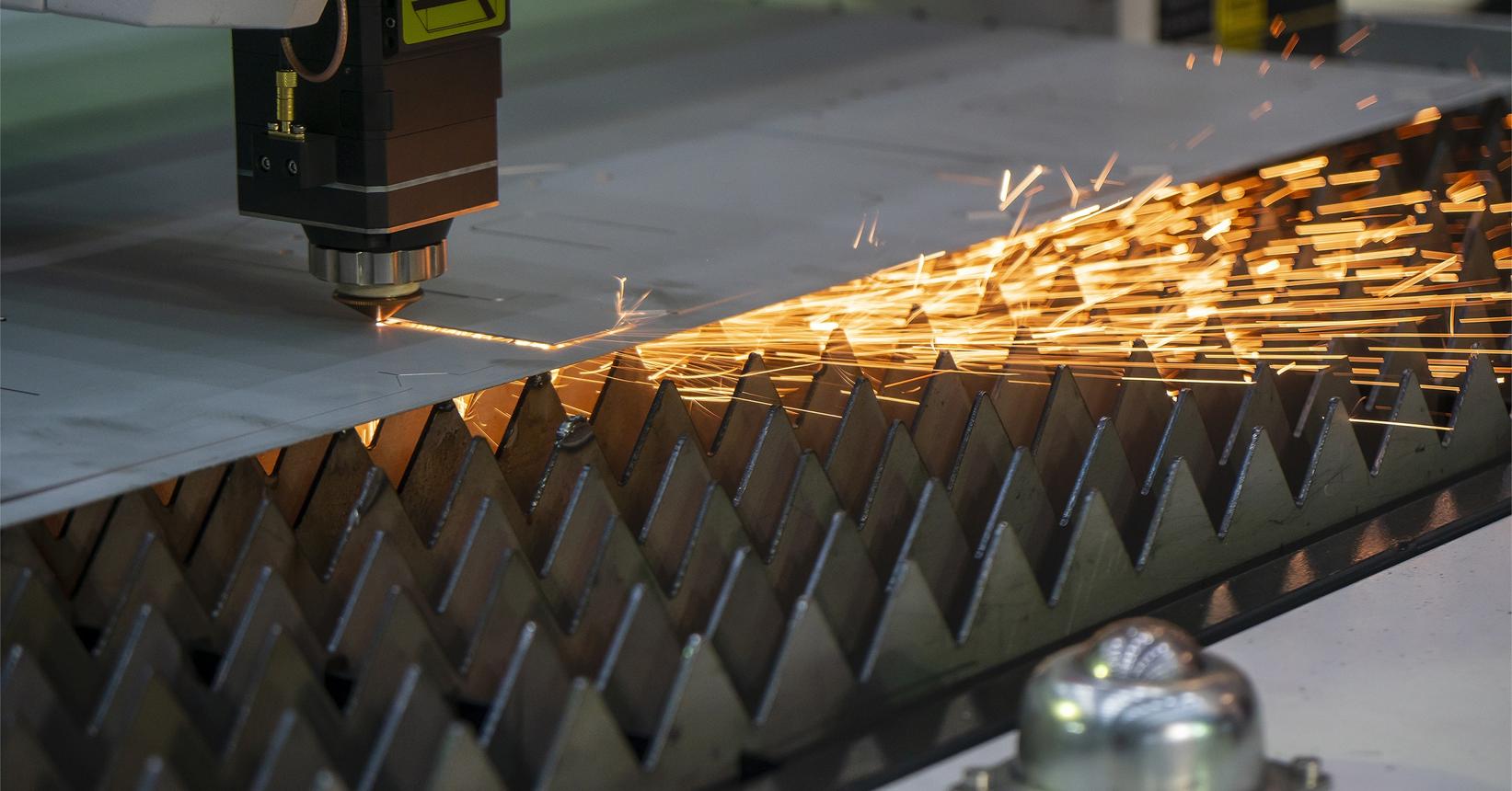

اگر ابعاد فایل اشتباه باشد چه اتفاقی میافتد؟
یکی از رایجترین خطاهای طراحی، اشتباه در ابعاد قطعه است. ممکن است اختلاف تنها چند دهم میلیمتر باشد، اما همین مقدار در بسیاری از قطعات صنعتی باعث میشود قطعه در محل موردنظر نصب نشود یا هنگام مونتاژ با سایر اجزا هماهنگی نداشته باشد. در چنین شرایطی معمولاً قطعه باید دوباره تولید شود که این موضوع علاوه بر افزایش هزینه، زمان تحویل پروژه را نیز به تعویق میاندازد.
خطوط اضافی یا تکراری چه مشکلاتی ایجاد میکنند؟
وجود خطوط تکراری، خطوط باز یا المانهای اضافی در فایل طراحی یکی دیگر از مشکلات رایج است. این خطاها ممکن است باعث شوند دستگاه یک مسیر را چند بار برش دهد یا بخشی از قطعه بهطور کامل برش نخورد. نتیجه چنین ایرادهایی میتواند افزایش زمان تولید، مصرف بیشتر انرژی، کاهش کیفیت لبهها و حتی خراب شدن قطعه باشد. به همین دلیل، فایل طراحی باید پیش از ارسال به دستگاه از نظر ساختار هندسی بررسی و پاکسازی شود.
بیشتر بخوانید: برش لیزر خانگی یا صنعتی؟
رایجترین ایرادهای فایل طراحی و پیامدهای آن
| ایراد در فایل طراحی | پیامد برای قطعه |
|---|---|
| ابعاد نادرست | عدم تطابق قطعه با محل نصب یا مونتاژ |
| خطوط تکراری | برش چندباره و کاهش کیفیت لبه |
| خطوط باز | ناقص ماندن فرآیند برش |
| عدم رعایت تلرانس | مشکل در مونتاژ و عملکرد قطعه |
| چیدمان نامناسب روی ورق | افزایش ضایعات و هزینه مواد اولیه |
| انتخاب اشتباه واحد اندازهگیری | تولید قطعه با ابعاد کاملاً اشتباه |
چرا رعایت تلرانس در طراحی اهمیت دارد؟
هر قطعه صنعتی با توجه به کاربرد خود، دارای محدوده مجاز خطای ابعادی یا همان تلرانس است. اگر در طراحی این موضوع در نظر گرفته نشود، ممکن است قطعه پس از برش از نظر ابعاد صحیح به نظر برسد، اما هنگام مونتاژ عملکرد مناسبی نداشته باشد. تعیین تلرانس مناسب باعث میشود قطعات بدون نیاز به ماشینکاری یا اصلاحات اضافی در کنار سایر اجزا قرار گیرند و کیفیت نهایی محصول حفظ شود.
آیا طراحی نامناسب باعث افزایش هزینه تولید میشود؟
بله، در بسیاری از پروژهها هزینههای اضافی به دلیل ایرادهای فایل طراحی ایجاد میشود. طراحی غیراستاندارد میتواند باعث افزایش طول مسیر برش، بالا رفتن ضایعات ورق، افزایش زمان تولید و حتی نیاز به ساخت مجدد قطعات شود. علاوه بر این، اگر چیدمان قطعات روی ورق بهینه نباشد، مقدار بیشتری از مواد اولیه هدر میرود که مستقیماً روی هزینه نهایی سفارش تأثیر میگذارد. به همین دلیل، بازبینی فایل طراحی قبل از شروع تولید یک سرمایهگذاری برای کاهش هزینههای پروژه محسوب میشود.

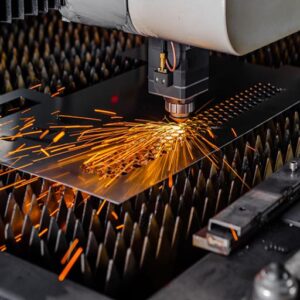

چگونه میتوان از بروز خطا در فایل طراحی جلوگیری کرد؟
بهترین راهکار این است که فایل طراحی پیش از ارسال برای برش لیزر توسط افراد متخصص بررسی شود. کنترل ابعاد، حذف خطوط اضافی، بررسی بسته بودن مسیرهای برش، رعایت تلرانس، انتخاب صحیح واحد اندازهگیری و بهینهسازی چیدمان قطعات از جمله اقداماتی هستند که احتمال بروز خطا را به حداقل میرسانند. بسیاری از شرکتهای حرفهای ارائهدهنده خدمات برش لیزر، این بررسی را قبل از شروع فرآیند تولید انجام میدهند تا از ایجاد هزینههای اضافی و تأخیر در تحویل پروژه جلوگیری شود.
سخن پایانی
فایل طراحی، پایه و اساس تولید یک قطعه باکیفیت است و هرگونه ایراد در آن میتواند به افزایش هزینه، اتلاف مواد اولیه، تأخیر در تحویل سفارش و حتی تولید مجدد قطعات منجر شود. به همین دلیل، پیش از آغاز فرآیند برش لیزر، بهتر است فایل توسط کارشناسان فنی بررسی و در صورت نیاز اصلاح شود. این کار نهتنها کیفیت قطعات را افزایش میدهد، بلکه از بروز مشکلات در مراحل بعدی مانند خمکاری، جوشکاری و مونتاژ نیز جلوگیری خواهد کرد.
اگر به دنبال راهی برای افزایش دقت، سرعت و کیفیت کار خود در برش لیزر استیل هستید، این مطلب از مجموعه لیزر پلاس به شما کمک خواهد کرد تا با مزایای بیشمار این دستگاه آشنا شوید و تصمیم آگاهانهتری بگیرید.
سوالات متداول
- بهترین فرمت فایل برای برش لیزر چیست؟ در بیشتر دستگاههای برش لیزر، فایلهای DXF و DWG استانداردترین فرمتها هستند، زیرا اطلاعات هندسی را با دقت بالا در اختیار دستگاه قرار میدهند.
- ۲. آیا شرکتهای برش لیزر فایل طراحی را قبل از تولید بررسی میکنند؟ بله، بسیاری از شرکتهای حرفهای پیش از شروع کار، فایل طراحی را از نظر ابعاد، خطوط اضافی، تلرانس و قابلیت اجرا بررسی میکنند تا از بروز خطا در تولید جلوگیری شود.
- آیا اصلاح فایل طراحی قبل از برش باعث کاهش هزینه میشود؟ بله، اصلاح فایل میتواند ضایعات ورق، زمان برش، احتمال تولید قطعات معیوب و هزینههای ناشی از دوبارهکاری را به میزان قابل توجهی کاهش دهد.
