شابلون فلزی ابزاری برای تکرار دقیق یک نقش، نوشته یا علامت روی سطح است. از درج نام برند روی بسته‌بندی‌های صنعتی تا رنگ‌آمیزی شماره قطعات و اجرای طرح‌های تزئینی، شابلون کمک می‌کند نتیجه در دفعات مختلف یکدست‌تر باشد. با این حال، کیفیت آن فقط به دقت برش وابسته نیست؛ جنس ورق، ضخامت، طراحی پل‌های اتصال و وضعیت لبه‌ها نیز بر کارایی آن اثر دارند.
اگر قصد سفارش ساخت شابلون فلزی دارید، بهتر است ابتدا کاربرد را مشخص کنید و سپس درباره ورق و طرح تصمیم بگیرید. شابلونی که برای رنگ‌آمیزی یک سطح صاف ساخته می‌شود، ممکن است برای یک قطعه منحنی یا استفاده روزانه مناسب نباشد. در این راهنما، معیارهای انتخاب را برای شابلون‌های رنگ‌آمیزی و نشانه‌گذاری بررسی می‌کنیم.

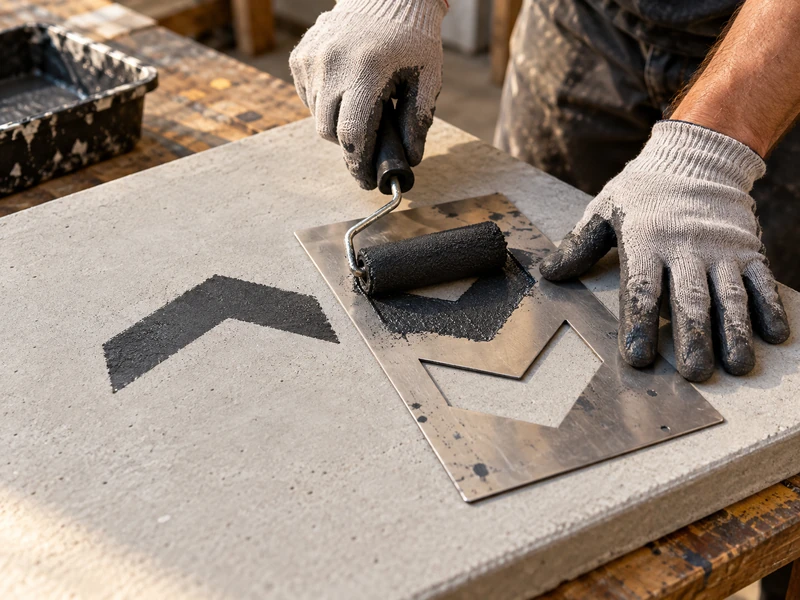

شابلون فلزی چیست و چه کاربردی دارد؟
شابلون فلزی ورقی است که بخش‌هایی از آن مطابق یک طرح مشخص بریده می‌شود. رنگ از قسمت‌های باز عبور می‌کند و نقش روی سطح زیرین شکل می‌گیرد. معمولاً می‌توان از یک شابلون چند بار استفاده کرد؛ تعداد دفعات استفاده به جنس، طراحی، شیوه تمیزکاری و شرایط نگهداری بستگی دارد.
این ابزار برای درج لوگو، شماره‌گذاری تجهیزات، علامت‌گذاری کف، اجرای نوشته روی جعبه و ترسیم الگوهای تکرارشونده کاربرد دارد. گاهی از ورق برش‌خورده برای انتقال محل نشانه‌ها نیز استفاده می‌شود. البته اگر هدف هدایت مته و سوراخ‌کاری دقیق و مکرر باشد، باید نیاز به جیگ و بوش راهنما جداگانه بررسی شود.
در ساخت شابلون با لیزر، طرح دیجیتال مسیر برش را مشخص می‌کند. برای آشنایی با این فرایند و بررسی امکان اجرای طرح روی ورق موردنظر، می‌توانید صفحه خدمات برش لیزر فلزات لیزر پلاس را ببینید.
پیش از انتخاب ورق، شرایط استفاده را مشخص کنید
انتخاب جنس و ضخامت زمانی معنا دارد که بدانید شابلون کجا و چگونه استفاده خواهد شد. پیش از سفارش، این موارد را روشن کنید:
- سطح کار صاف است یا انحنا دارد؟
- رنگ با اسپری، قلم‌مو یا ابزار دیگری اعمال می‌شود؟
- شابلون چند بار استفاده و چگونه تمیز خواهد شد؟
- محیط خشک است یا شابلون با رطوبت و مواد شیمیایی تماس دارد؟
- اندازه طرح، کوچک‌ترین جزئیات و ابعاد کلی ورق چقدر است؟
پاسخ این پرسش‌ها از انتخاب ورق صرفاً بر اساس قیمت جلوگیری می‌کند. برای مثال، وزن در یک شابلون بزرگ که اپراتور باید مرتب جابه‌جایش کند اهمیت بیشتری پیدا می‌کند؛ در مقابل، شابلونی که روی میز ثابت می‌ماند ممکن است به استحکام بیشتری نیاز داشته باشد.

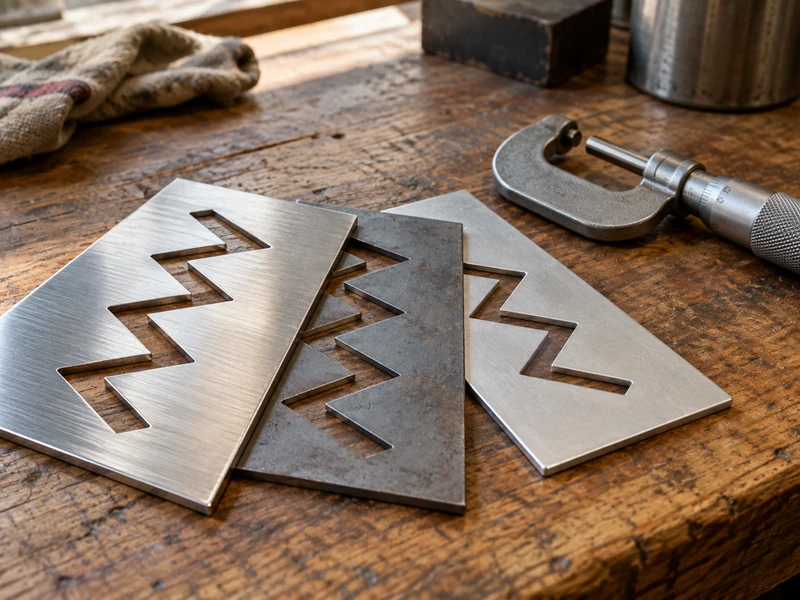

بهترین جنس برای ساخت شابلون فلزی کدام است؟
یک جنس برای تمام کاربردها بهترین انتخاب نیست. استیل، فولاد معمولی و آلومینیوم هرکدام ویژگی‌هایی دارند که باید با شرایط پروژه تطبیق داده شوند.
شابلون استیل؛ مناسب برای استفاده مکرر
استیل ضدزنگ برای شابلون‌هایی که مکرراً استفاده و تمیز می‌شوند، گزینه‌ای قابل بررسی است. مقاومت آن در برابر خوردگی معمولاً از فولاد معمولی بیشتر است و این ویژگی در محیط مرطوب اهمیت دارد.
با این حال، استیل در هر شرایطی از خوردگی مصون نیست. نوع آلیاژ، مواد شوینده، آلودگی سطح و شرایط محیطی بر دوام آن اثر می‌گذارند. اگر شابلون با مواد خورنده تماس خواهد داشت، نام دقیق ماده و روش شست‌وشو را هنگام سفارش اعلام کنید. برای بررسی فرایند اجرا نیز صفحه خدمات برش لیزر استیل مرتبط است.
شابلون فولادی؛ انتخاب اقتصادی با نیاز به مراقبت
فولاد معمولی می‌تواند برای کاربردهای خشک یا پروژه‌هایی با بودجه محدود مناسب باشد. باید احتمال زنگ‌زدگی و روش محافظت از سطح را هم در تصمیم لحاظ کرد.
اگر شابلون در محیط مرطوب نگهداری شود یا پس از شست‌وشو خیس بماند، خوردگی می‌تواند عمر آن را کاهش دهد. همچنین هر پوشش محافظی باید با رنگ مصرفی و جزئیات طرح سازگار باشد؛ پوشش ضخیم ممکن است ابعاد بازشوهای کوچک را تغییر دهد.
شابلون آلومینیومی؛ سبک‌تر برای جابه‌جایی
آلومینیوم برای شابلون‌های بزرگ یا کاربردهایی که کاهش وزن مهم است، قابل بررسی است. با این حال، نباید انتظار داشت ورق آلومینیوم و فولاد با ضخامت یکسان، رفتار مکانیکی یکسانی داشته باشند. قسمت‌های باریک ممکن است هنگام حمل، جدا کردن از سطح یا تمیزکاری تغییر شکل دهند.
| جنس ورق | مزیت قابل توجه | نکته‌ای که باید بررسی شود |
|---|---|---|
| استیل ضدزنگ | مقاومت بیشتر در برابر خوردگی نسبت به فولاد معمولی | انتخاب آلیاژ متناسب با محیط و مواد شوینده |
| فولاد معمولی | امکان کاهش هزینه در بعضی پروژه‌ها | محافظت در برابر رطوبت و زنگ‌زدگی |
| آلومینیوم | وزن کمتر برای جابه‌جایی | استحکام قسمت‌های باریک و احتمال خم‌شدن |
ضخامت مناسب شابلون فلزی چقدر است؟
برای ضخامت شابلون نمی‌توان یک عدد ثابت تعیین کرد. ابعاد ورق، طول قسمت‌های بدون تکیه‌گاه، عرض پل‌ها و شیوه استفاده، همگی در انتخاب مؤثرند. یک ورق که برای طرح کوچک مناسب است، ممکن است در ابعاد بزرگ بیش از حد انعطاف‌پذیر باشد.
در بعضی شابلون‌های تجاری استیل برای رنگ‌آمیزی، ضخامت حدود ۰٫۶ میلی‌متر استفاده می‌شود؛ اما این عدد استاندارد تمام پروژه‌ها نیست. انتخاب نهایی باید با توجه به طرح و شرایط استفاده انجام شود.
ورق نازک چه زمانی قابل بررسی است؟
ورق نازک وزن کمتری دارد و در برخی کاربردها بهتر با انحنای سطح همراه می‌شود. در مقابل، ممکن است هنگام جابه‌جایی یا تمیزکاری خم شود. این مسئله به‌خصوص در شابلون‌هایی با بریدگی‌های فراوان و پل‌های ظریف اهمیت دارد.
ورق ضخیم چه محدودیتی دارد؟
افزایش ضخامت معمولاً به سفت‌تر شدن ورق کمک می‌کند، اما الزاماً کیفیت رنگ‌آمیزی را بهتر نمی‌کند. ورق ضخیم‌تر سنگین‌تر است و روی سطح منحنی سخت‌تر می‌نشیند. همچنین ارتفاع دیواره بازشوها می‌تواند بر دسترسی رنگ به جزئیات و نتیجه کار اثر بگذارد.
اگر طرح بزرگ یا بسیار ظریف است، بهتر است پیش از تولید نهایی، یک بخش حساس آن با ضخامت پیشنهادی ساخته و با روش واقعی رنگ‌آمیزی آزمایش شود.

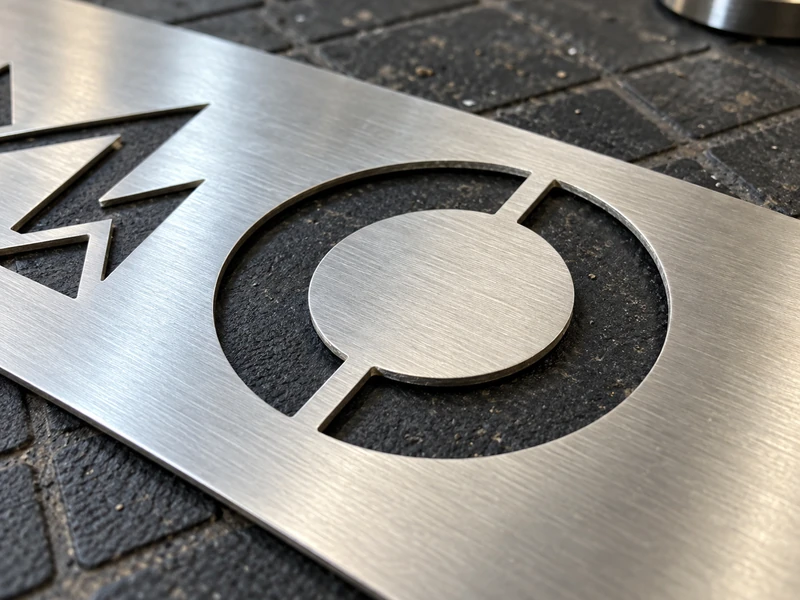

طراحی شابلون؛ چرا پل‌های اتصال ضروری‌اند؟
مهم‌ترین تفاوت طرح شابلون با یک تصویر معمولی، حفظ قسمت‌های داخلی است. برای مثال، اگر حرف «O» بدون پل اتصال بریده شود، بخش مرکزی آن از ورق جدا می‌شود و شکل موردنظر از بین می‌رود. همین مسئله در بعضی حروف، اعداد و لوگوها وجود دارد.
پل اتصال، نوار باریکی از فلز است که بخش داخلی را به بدنه شابلون وصل می‌کند. تعداد، محل و عرض پل‌ها باید طوری انتخاب شوند که هم مرکز طرح باقی بماند و هم خوانایی نقش حفظ شود.
پل بیش از حد باریک ممکن است آسیب ببیند و پل بسیار پهن می‌تواند ظاهر نوشته را تغییر دهد. حداقل عرض قابل اجرا نیز به جنس، ضخامت و فرایند تولید وابسته است؛ بنابراین نباید برای همه سفارش‌ها یک اندازه ثابت در نظر گرفت.
در نوشته‌های فارسی، فاصله نقطه‌ها، فضاهای بسته و خوانایی پس از اضافه کردن پل‌ها نیاز به بازبینی دارد. پیش از نهایی کردن فایل، مطالعه مطلب معرفی فونت‌های مناسب برش لیزر می‌تواند به انتخاب حروف مناسب‌تر کمک کند.
فایل مناسب ساخت شابلون چه ویژگی‌هایی دارد؟
یک عکس باکیفیت لزوماً فایل آماده برش نیست. برای تولید دقیق، مسیرهای طرح باید مشخص و قابل پردازش باشند. تصویر لوگو می‌تواند مرجع باشد، اما معمولاً لازم است به طرح برداری تبدیل و برای شابلون اصلاح شود.
پیش از ارسال فایل، این موارد را بررسی کنید:
- ابعاد واقعی و واحد اندازه‌گیری مشخص باشد.
- نوشته‌ها به مسیر برداری تبدیل شده باشند.
- مسیرهای برش بسته و خطوط تکراری حذف شده باشند.
- قسمت‌های داخلی به پل‌های مناسب متصل باشند.
- برش، حکاکی و خطوط راهنما از یکدیگر تفکیک شده باشند.
فرمت‌هایی مانند DXF و DWG در بسیاری از فرایندهای برش استفاده می‌شوند؛ فرمت قابل قبول را با مجموعه اجراکننده هماهنگ کنید. همچنین ضخامت ظاهری خط در نرم‌افزار، لزوماً عرض بازشوی ساخته‌شده را نشان نمی‌دهد. بازشو باید در هندسه طرح تعریف شده باشد.
عرض برش و جزئیات ریز را در نظر بگیرید
پرتو لیزر هنگام برش، نواری باریک از ماده را حذف می‌کند؛ بنابراین مسیر برش عرض صفر ندارد. این موضوع در پل‌های ظریف، شکاف‌های کوچک و فاصله میان دو برش نزدیک اهمیت پیدا می‌کند.
کوچک‌ترین جزئیات قابل تولید به جنس و ضخامت ورق و تنظیمات فرایند وابسته‌اند. بخشی که روی نمایشگر واضح به نظر می‌رسد، ممکن است پس از برش یا پرداخت، استحکام کافی نداشته باشد.
برای طرح‌های حساس، از مجموعه سازنده بخواهید قسمت‌های پرریسک را پیش از اجرا مشخص کند. جبران عرض برش را نیز بدون هماهنگی وارد فایل نکنید؛ اگر این اصلاح دوباره در مرحله تولید اعمال شود، ابعاد نتیجه تغییر می‌کند.
کیفیت لبه و تخت بودن شابلون چه اهمیتی دارد؟
لبه‌های زبر یا دارای پلیسه می‌توانند هنگام کار به دست آسیب بزنند یا سطح زیر شابلون را خراش دهند. همچنین شابلونی که روی سطح صاف خوب نمی‌نشیند، احتمال نفوذ رنگ به زیر ورق و محو شدن مرز نقش را افزایش می‌دهد.
پس از تولید، لبه‌ها، پل‌ها و تخت بودن ورق را بررسی کنید. ضرورت و روش پرداخت به جنس، ضخامت و کاربرد بستگی دارد؛ پرداخت نامناسب هم ممکن است جزئیات ظریف را ضعیف کند. مطلب چرا برخی قطعات پس از برش نیاز به پرداخت لبه دارند؟ این مرحله را بیشتر توضیح می‌دهد.
البته دقت برش به‌تنهایی جلوی پخش شدن رنگ را نمی‌گیرد. تمیزی سطح، تماس مناسب شابلون، مقدار رنگ و روش اعمال آن نیز بر نتیجه اثر دارند.
هزینه ساخت شابلون فلزی چگونه تعیین می‌شود؟
قیمت به جنس و ضخامت ورق، ابعاد کلی، طول مسیر برش، تعداد بازشوها، تعداد سفارش و عملیات تکمیلی بستگی دارد. دو شابلون هم‌اندازه ممکن است هزینه متفاوتی داشته باشند؛ طرحی با تعداد زیادی سوراخ و جزئیات ریز، فرایند پیچیده‌تری دارد.
هزینه آماده‌سازی فایل نیز ممکن است در سفارش مؤثر باشد. یک لوگوی تصویری که نیاز به بازطراحی و اضافه کردن پل دارد، با فایل آماده اجرا شرایط یکسانی ندارد. برای مقایسه قیمت‌ها، مشخصات مشابه ارسال کنید و روشن باشد که طراحی، پرداخت و بسته‌بندی در مبلغ اعلام‌شده محاسبه شده‌اند یا خیر.
جمع بندی
برای دریافت پیشنهاد دقیق‌تر، فایل طرح، ابعاد نقش، ابعاد بیرونی ورق، تعداد، کاربرد، جنس سطح و روش رنگ‌آمیزی را ارائه کنید. اگر درباره جنس یا ضخامت مطمئن نیستید، شرایط استفاده را توضیح دهید تا گزینه‌ها بررسی شوند.
هنگام تحویل، شابلون را از نظر ابعاد، سلامت پل‌ها، کیفیت لبه و نشستن روی سطح کنترل کنید. سپس یک نمونه نقش روی سطح مشابه اجرا کنید. این آزمایش نشان می‌دهد طرح علاوه بر قابلیت ساخت، در استفاده واقعی هم خوانا و کاربردی است.
پرسش‌های متداول
- آیا هر لوگویی به شابلون فلزی تبدیل می‌شود؟ بسیاری از لوگوها قابل تبدیل‌اند، اما طرح‌های دارای جزئیات ریز یا بخش‌های داخلی جدا ممکن است به ساده‌سازی، پل اتصال یا چند شابلون با علائم هم‌ترازی نیاز داشته باشند.
- آیا ضخامت بیشتر همیشه بهتر است؟ خیر. ضخامت بیشتر می‌تواند استحکام را افزایش دهد، اما وزن، انعطاف‌پذیری و کیفیت اجرای جزئیات را نیز تغییر می‌دهد. انتخاب باید بر اساس کاربرد انجام شود.
- برای جلوگیری از زنگ‌زدگی چه باید کرد؟ جنس مناسب انتخاب کنید و روش تمیزکاری سازگار با همان جنس را به کار ببرید. پس از شست‌وشو، شابلون را خشک کنید و در شرایط مناسب نگه دارید.
