در بسیاری از پروژههای صنعتی، از سازههای سبک گرفته تا قطعات دقیق ماشینکاری شده، انتظار اصلی این است که قطعات فلزی پس از برش لیزر دقیقاً مطابق نقشه ساخته شوند و بدون هیچ دردسری در مرحله مونتاژ در کنار هم قرار بگیرند. اما واقعیت تولید همیشه کاملاً ایدهآل نیست. گاهی اتفاق میافتد که قطعاتی که روی کاغذ کاملاً درست طراحی شدهاند، در عمل هنگام مونتاژ با مشکل مواجه میشوند؛ سوراخها همراستا نیستند، زبانهها بهسختی وارد شیار میشوند یا کل قطعه نیاز به فشار غیرعادی دارد.
این مسئله برای بسیاری از تولیدکنندگان و حتی طراحان باتجربه هم پیش میآید و معمولاً اولین برداشت این است که “دقت دستگاه پایین بوده”. اما در واقع، موضوع پیچیدهتر از یک خطای ساده در برش است. در فرآیند تبدیل یک فایل CAD به قطعه واقعی، زنجیرهای از عوامل کوچک و بزرگ دخیل هستند که هر کدام میتوانند باعث ایجاد اختلاف نهایی شوند. در ادامه، این عوامل را با جزئیات بیشتری بررسی میکنیم.

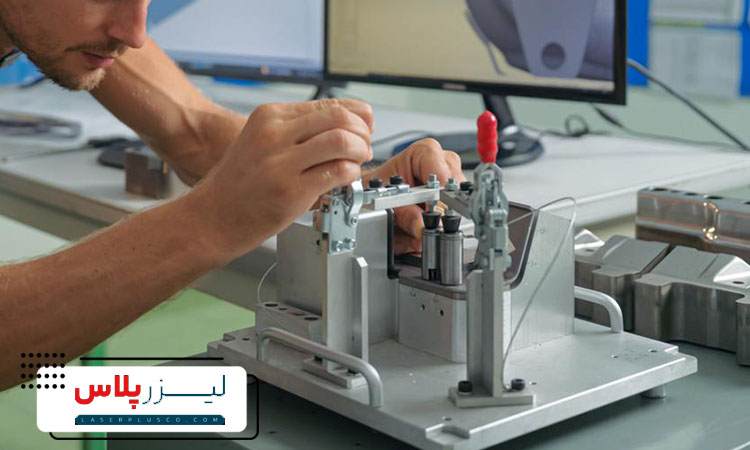

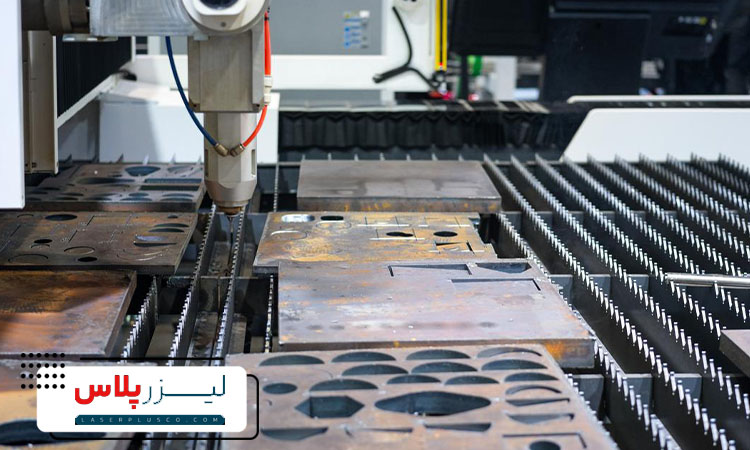

خطاهای کوچک طراحی که در مونتاژ به مشکل بزرگ تبدیل میشوند
در نگاه اول، طراحی قطعات فلزی در نرمافزارهای CAD کاملاً دقیق و بدون خطا به نظر میرسد. عددها دقیق هستند، خطوط کاملاً صافاند و فاصلهها میلیمتری تعریف شدهاند. اما مشکل از جایی شروع میشود که این طراحی تئوریک وارد دنیای واقعی تولید میشود.
در دنیای واقعی، هیچ فرآیندی کاملاً ایدهآل نیست. حتی اگر خطای هر مرحله بسیار کوچک باشد، این خطاها در مونتاژ روی هم جمع میشوند. برای مثال، اگر در یک قطعه چندین سوراخ یا چندین محل اتصال وجود داشته باشد و هر کدام تنها ۰.۱ تا ۰.۲ میلیمتر انحراف داشته باشند، در نهایت این اختلافها باعث میشود کل مجموعه از همراستایی خارج شود.
نکته مهمتر این است که بسیاری از طراحان، تلرانس مونتاژ را بهدرستی در نظر نمیگیرند. در طراحی صنعتی، همیشه باید مقداری “فضای تنفس” برای مونتاژ در نظر گرفته شود، زیرا هیچ برشی در دنیای واقعی کاملاً صفر خطا نیست. وقتی طراحی بیش از حد فشرده و بدون تلرانس انجام شود، حتی بهترین دستگاههای برش لیزر هم نمیتوانند قطعاتی تولید کنند که بدون مشکل در هم چفت شوند.
تفاوت ضخامت واقعی ورق با مقدار اسمی و اثر آن در مونتاژ
یکی از عواملی که در ظاهر ساده به نظر میرسد اما تأثیر بسیار زیادی روی مونتاژ دارد، ضخامت واقعی ورق فلزی است. در بازار، ورقها با ضخامتهای اسمی مانند ۱، ۲ یا ۳ میلیمتر شناخته میشوند، اما در واقعیت، این اعداد همیشه دقیق نیستند.
برای مثال، یک ورق ۲ میلیمتری ممکن است در واقع ۱.۹۲ یا ۲.۰۸ میلیمتر ضخامت داشته باشد. این اختلاف کوچک زمانی اهمیت پیدا میکند که قطعات باید در شیارهای دقیق قرار بگیرند یا بهصورت فشاری در هم قفل شوند. در چنین شرایطی حتی یک اختلاف ۰.۱ میلیمتری میتواند باعث گیر کردن قطعه یا لق شدن آن شود.
اگر طراحی بر اساس عدد اسمی انجام شده باشد و این تغییرات واقعی در نظر گرفته نشود، نتیجه نهایی در مونتاژ با مشکل مواجه خواهد شد. به همین دلیل در پروژههای دقیق صنعتی، همیشه توصیه میشود قبل از تولید انبوه، ضخامت واقعی ورق اندازهگیری و در طراحی لحاظ شود.
تأثیر حرارت لیزر و تغییرات میکروسکوپی در لبههای برش
برش لیزر یک فرآیند کاملاً مکانیکی نیست، بلکه یک فرآیند حرارتی بسیار شدید است. در لحظه برش، دمای بسیار بالایی به سطح فلز اعمال میشود که باعث ذوب شدن و تبخیر بخشی از ماده میشود. این فرآیند در لبههای برش یک ناحیه به نام “ناحیه تحت تأثیر حرارت” ایجاد میکند.
در این ناحیه، ساختار فلز ممکن است بهصورت میکروسکوپی تغییر کند. این تغییرات ممکن است شامل سخت شدن سطح، ایجاد تنشهای داخلی یا حتی جمعشدگیهای بسیار جزئی باشد. اگرچه این تغییرات در حد میکرون هستند، اما در قطعاتی که نیاز به دقت بالا دارند، همین مقدار کوچک میتواند در مونتاژ تأثیرگذار باشد.
برای مثال، اگر لبه یک قطعه به دلیل حرارت کمی جمع شود یا تغییر شکل دهد، در هنگام اتصال با قطعه دیگر ممکن است اصطکاک غیرعادی ایجاد شود. این موضوع بهویژه در قطعاتی که نیاز به حرکت روان یا اتصال دقیق دارند، اهمیت بیشتری پیدا میکند.
اهمیت تلرانس مونتاژ و فضای طراحی در تولید واقعی
در طراحی صنعتی، یکی از اصول کلیدی که همیشه باید رعایت شود، مفهوم تلرانس مونتاژ است. تلرانس در واقع محدوده قابل قبول برای تغییرات ابعادی است که اجازه میدهد قطعات حتی با وجود خطاهای جزئی، همچنان قابل مونتاژ باشند.
اگر طراحی بهصورت کاملاً فیت و بدون هیچ فضای اضافی انجام شود، کوچکترین خطای تولید باعث میشود قطعات به هم گیر کنند. در مقابل، اگر تلرانس بیش از حد بزرگ در نظر گرفته شود، قطعه لق میزند و استحکام مجموعه کاهش پیدا میکند.
بنابراین طراحی صحیح همیشه یک تعادل بین دقت و قابلیت مونتاژ است. بسیاری از مشکلاتی که در کارگاهها دیده میشود، دقیقاً ناشی از عدم رعایت همین تعادل است. طراح تصور میکند هرچه دقیقتر طراحی کند بهتر است، اما در عمل، دقت بیش از حد بدون تلرانس مناسب، نتیجه معکوس ایجاد میکند.
نقش تنظیمات دستگاه برش لیزر در کیفیت نهایی قطعه
حتی اگر طراحی کاملاً اصولی باشد و مواد اولیه نیز استاندارد باشند، تنظیمات دستگاه برش لیزر میتواند نتیجه نهایی را تغییر دهد. عواملی مانند توان لیزر، سرعت حرکت هد، فشار گاز کمکی و فاصله فوکوس، همگی بهصورت مستقیم روی کیفیت لبه برش تأثیر دارند.
اگر سرعت برش بیش از حد بالا باشد، ممکن است لبهها کامل برش نخورند یا دقت کاهش پیدا کند. اگر توان لیزر بیش از حد باشد، ممکن است لبهها دچار سوختگی یا تغییر شکل شوند. حتی نوع گاز مورد استفاده نیز میتواند روی تمیزی برش و میزان اکسید شدن لبهها تأثیر بگذارد.
این تغییرات در ظاهر شاید کوچک باشند، اما در مونتاژ قطعات دقیق، همین تفاوتهای جزئی باعث ایجاد گیر، فاصله یا عدم تطابق میشوند. به همین دلیل تنظیم دقیق دستگاه یکی از مهمترین مراحل قبل از تولید است.
تاب برداشتن ورق و تغییر شکل پس از برش
یکی دیگر از مشکلات رایج در برش لیزر، تغییر شکل یا تاب برداشتن ورق پس از برش است. این موضوع بیشتر در ورقهای نازک یا قطعاتی که الگوی برش پیچیده دارند دیده میشود.
زمانی که برش در نقاط مختلف ورق انجام میشود، تنشهای داخلی فلز آزاد میشوند. این آزاد شدن تنشها میتواند باعث خم شدن یا موجدار شدن قطعه شود. در نتیجه قطعهای که از دستگاه خارج میشود، ممکن است دیگر کاملاً تخت نباشد.
در مرحله مونتاژ، این تاب برداشتن باعث میشود قطعه بهدرستی روی سطح ننشیند یا با قطعات دیگر همراستا نشود. در پروژههای دقیق، حتی این مقدار کم تغییر شکل هم میتواند کل مجموعه را دچار مشکل کند.
خطاهای فایل CAD و تبدیل فرمت در فرآیند تولید
در ظاهر، فایلهای CAD بسیار دقیق هستند، اما در فرآیند تبدیل آنها به فرمتهای قابل خواندن برای دستگاه (CAM)، ممکن است تغییرات بسیار جزئی در هندسه ایجاد شود.
برای مثال، یک خط کاملاً صاف ممکن است در فرآیند تبدیل به چندین خط کوچک تبدیل شود. یا یک دایره دقیق ممکن است به چندین قطعه خطی شکسته شود. این تغییرات اگرچه در مقیاس بسیار کوچک هستند، اما در قطعات حساس میتوانند روی دقت نهایی تأثیر بگذارند.
به همین دلیل همیشه توصیه میشود قبل از تولید نهایی، فایلها بهصورت دقیق بررسی شوند و در صورت امکان، تست نمونه انجام شود تا از عدم وجود خطاهای پنهان در هندسه اطمینان حاصل شود.

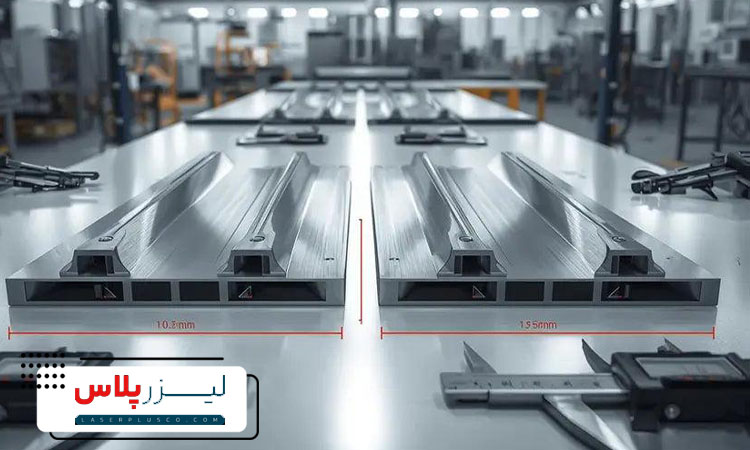

چگونه میتوان مشکل جا نرفتن قطعات را کاهش داد؟
برای کاهش این مشکلات، مجموعهای از اقدامات باید همزمان انجام شود. اولین و مهمترین مورد، طراحی اصولی با در نظر گرفتن تلرانس واقعی است. دومین مورد، استفاده از ضخامت واقعی مواد به جای مقادیر اسمی است.
در کنار این موارد، تنظیم دقیق دستگاه برش، کنترل کیفیت مداوم، استفاده از اپراتورهای باتجربه و انجام تست اولیه میتواند نقش مهمی در کاهش خطاها داشته باشد. همچنین ارتباط نزدیک بین تیم طراحی و تولید باعث میشود بسیاری از مشکلات قبل از ورود به مرحله تولید انبوه شناسایی شوند.
سخن پایانی
مشکل “جا نرفتن قطعات در مونتاژ” معمولاً نتیجه یک اشتباه ساده نیست، بلکه حاصل ترکیب چندین عامل کوچک در مراحل مختلف طراحی و تولید است. از خطاهای جزئی در CAD گرفته تا ضخامت واقعی ورق، تنظیمات دستگاه و تغییرات حرارتی، همگی میتوانند در نتیجه نهایی تأثیرگذار باشند.
درک این زنجیره به تولیدکنندگان کمک میکند تا نگاه دقیقتری به فرآیند ساخت داشته باشند و به جای تمرکز صرف بر دستگاه، کل مسیر از طراحی تا مونتاژ را بهعنوان یک سیستم یکپارچه ببینند. این دیدگاه در نهایت باعث کاهش خطا، افزایش کیفیت و کاهش هزینههای تولید خواهد شد.
سوالات متداول
- آیا همیشه مشکل از دستگاه برش لیزر است؟ خیر. در بسیاری از موارد، مشکل از طراحی، تلرانسهای اشتباه یا تفاوت ضخامت ورق است و نه خود دستگاه.
- آیا میتوان برش لیزر را کاملاً بدون خطا انجام داد؟ در عمل هیچ فرآیند صنعتی بدون خطا نیست، اما میتوان با تنظیمات صحیح و طراحی اصولی خطا را به حداقل رساند.
- مهمترین عامل در جلوگیری از خطای مونتاژ چیست؟ طراحی صحیح همراه با در نظر گرفتن تلرانس واقعی و هماهنگی کامل بین طراحی و تولید مهمترین عامل است.
