آشنایی صفر تا صد با 6 نوع فرآیند خمکاری فلزات

خمکاری فلز یکی از تکنیک‌های مهم در صنعت فلزکاری است و برای تولید ورق‌ها و لوله‌های فلزی استفاده می‌شود.  فرآیند خمکاری فلزات در قطعات بدنه خودروها تا ورق‌های سقف و مبلمان فلزی مختلف بکار میرود. فلزاتی چون فولاد، آلومینیوم، مس و استیل به‌خوبی قابلیت خم شدن را دارند و برای  فرآیند خمکاری فلزات از روش‌های متنوعی چون خمکاری با دستگاه خم، دستگاه هیدرولیکی و دستگاه‌های CNC استفاده می‌شود. فرآیند خمکاری فلزات با استفاده از ابزارهایی مانند ماتریس، دی و پیچ خم، موجب انحناءها و شکل‌های گوناگون در فلزات می‌شود.

مزایای فرآیند خمکاری فلزات شامل ایجاد اشکال متنوع و کاهش وزن قطعات با افزایش استحکام در نقاط خمیده است، اما نیاز به کنترل دقیق فشار و دما برای جلوگیری از تغییر خواص فلز در نقاط خمیده دارد. استفاده از دستگاه‌های CNC نیز برای افزایش دقت و دوام در فرآیند خمکاری فلزات بسیار کارآمد است. در این مقاله با ما همراه شوید تا با فرایند خمکاری فلزات بیشتر آشنا شوید.

خمکاری چیست؟

خمکاری فلزات فرآیندی است که در آن با اعمال نیرو به یک ورق یا قطعه فلزی، تغییر شکل پلاستیک در آن ایجاد شده و زوایای مورد نظر در آن به وجود می‌آید. این فرآیند بدون کاهش حجم یا جرم ماده صورت می‌گیرد و یکی از رایج‌ترین روش‌های شکل‌دهی فلزات در صنایع مختلف، از خودروسازی و هوافضا تا ساخت و ساز و لوازم خانگی است. هدف اصلی از خمکاری، تولید قطعات با اشکال پیچیده از ورق‌های ساده است که می‌تواند منجر به کاهش وزن، افزایش استحکام و زیبایی ظاهری محصول نهایی شود.

انواع روش ‌های خمکاری فلزات

خمکاری فلزات از چندین روش بر اساس کاربردها و خصوصیات قطعه کار استفاده می‌کند. انتخاب هر روش بستگی به پیچیدگی، دقت، و الزامات ابزار دارد. برخی از انواع روش‌های خمکاری فلزات عبارتند از:

هوا خمش (Air Bending): در این تکنیک، قطعه کار کامل روی قالب قرار نمی‌گیرد. در این روش انعطاف‌پذیری و سازگاری زوایای خم با تنظیمات ابزار ایجاد می‌شود.

خمکاری از پایین (Bottom Bending): این تکنیک، با فشار دادن کامل قطعه کار به قالب، یک خم ایجاد می‌کند و زاویه و شعاع شکل ابزار در قطعه نهایی نشان داده می‌شوند.

خمش V شکل (V-Bending): یکی از حالت‌های هوا خمش است و به دلیل انعطاف‌پذیری و حداقل ابزار موردنیاز، بسیار محبوب است.

کوینینگ (Coining): این تکنیک دقیقی است که نیروی زیادی به قطعه کار وارد می‌کند و زاویه دقیق پانچ و قالب را نشان می‌دهد.

تاشو (Folding): این روش از یک تیر تاشو برای خم کردن ورق در امتداد یک محور مستقیم استفاده می‌کند، به‌طور معمول در خم کردن جعبه و تابه مورداستفاده قرار می‌گیرد.

نورد (Rolling): درفرآیند خمکاری فلزات، از چندین غلتک متقارن برای شکل دادن به فلز برای خم‌های با شعاع بزرگ و قطعات استوانه‌ای استفاده می‌شود.

فرآیند خمکاری فلزات چگونه انجام می‌شود؟

خمکاری، یک فرآیند تولیدی است که با استفاده از ابزارهایی مانند میز خم، پرس بریک، یا ماشین‌های خم‌کاری اتوماتیک، انجام می‌شود. در این روش، قطعه فلزی بر روی یک سطح صاف قرار می‌گیرد و از ابزارهای فشاردهی مثل میز خم یا پرس بریک برای اعمال فشار و خم شدن قطعه استفاده می‌شود. ماشین‌های خم‌کاری اتوماتیک نیز با دقت و سرعت بالا، قطعات فلزی را به شکل موردنظر خم می‌کنند. فرآیند خمکاری فلزات می‌تواند به صورت آزاد و بدون نیاز به قالب نیز انجام شود. به عبارت دیگر، فلز در امتداد لبه قرار می‌گیرد و یک سنبه از گیره در زوایای راست به سطح قطعه عبور کرده تا شکل نهایی به دست آید.

اهمیت خمکاری در صنعت مدرن

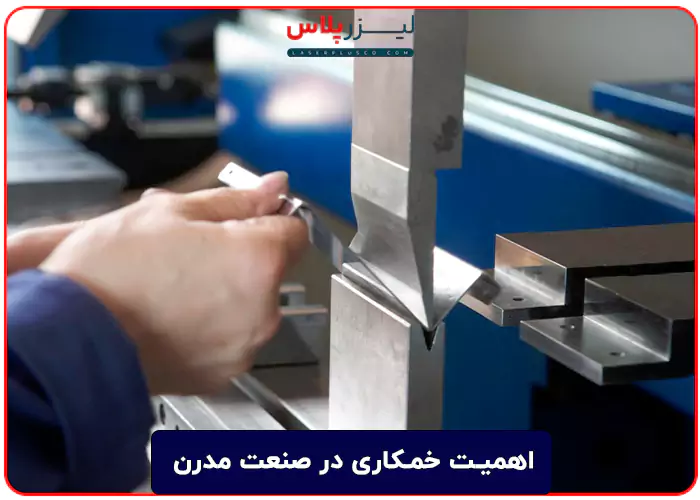

اهمیت خمکاری در صنعت مدرن

خمکاری در صنعت مدرن نقش حیاتی ایفا می‌کند، چرا که امکان تولید قطعات با هندسه‌های پیچیده را فراهم می‌آورد. این فرآیند به مهندسان و طراحان اجازه می‌دهد تا با آزادی عمل بیشتری به طراحی بپردازند و قطعاتی را تولید کنند که از نظر عملکردی و زیبایی‌شناختی بهینه‌سازی شده‌اند. علاوه بر این، خمکاری می‌تواند منجر به صرفه‌جویی در مواد و کاهش نیاز به جوشکاری یا اتصال قطعات مجزا شود که در نهایت هزینه‌های تولید را کاهش می‌دهد.

انواع خمکاری و کاربردهای آن

خمکاری به روش‌های مختلفی انجام می‌شود که هر کدام برای کاربردهای خاصی مناسب هستند. این روش‌ها شامل خمکاری V شکل، خمکاری U شکل، خمکاری لبه، خمکاری رولی و خمکاری کششی می‌شوند. انتخاب نوع خمکاری به عواملی مانند جنس ماده، ضخامت ورق، شکل نهایی مورد نظر و تجهیزات موجود بستگی دارد. به عنوان مثال، خم آهن در ساخت سازه‌های فلزی و پروفیل‌ها کاربرد فراوان دارد، در حالی که خمکاری لبه در تولید قطعات با لبه‌های تیز و دقیق مورد استفاده قرار می‌گیرد.

انواع ابزار خم

ابزارهای خم انواع و اشکال مختلفی دارند که هر کدام برای ایجاد زوایای خاص، شعاع‌های خم متفاوت و پاسخگویی به نیازهای طراحی گوناگون طراحی شده‌اند. انتخاب صحیح ابزار خم، نه تنها بر شکل نهایی قطعه تأثیر می‌گذارد، بلکه کیفیت سطح، دقت ابعادی و حتی خواص مکانیکی آن را نیز تحت تأثیر قرار می‌دهد. آشنایی با انواع ابزار خم و کاربردهای آن‌ها، برای هر طراح و تولیدکننده‌ای که به دنبال بهینه‌سازی فرآیند خمکاری فلزات است، ضروری است.

ماتریس‌ها

ماتریس یا قالب پایینی ابزار خم، مسئول ایجاد شکل و زاویه خم در قطعه است. ماتریس‌ها در اشکال V، U و کانال موجود هستند که هر کدام برای نوع خاصی از خمکاری مناسبند. طراحی دقیق ماتریس، شامل زاویه و شعاع داخلی آن، نقش کلیدی در جلوگیری از بازگشت فنری و تضمین دقت خم ایفا می‌کند. همچنین، جنس ماتریس باید به گونه‌ای باشد که در برابر سایش و تغییر شکل مقاوم باشد.

پانچ‌ها

پانچ یا سنبه، بخش بالایی ابزار خم است که نیروی لازم برای خمکاری را به ورق فلزی اعمال می‌کند. شکل نوک پانچ، شعاع خم داخلی را تعیین می‌کند. پانچ‌ها نیز مانند ماتریس‌ها، در اشکال و اندازه‌های مختلفی وجود دارند تا بتوانند زوایای متنوعی را ایجاد کنند. جنس پانچ باید سخت و مقاوم به فشار باشد تا در اثر تکرار فرآیند خمکاری، دچار تغییر شکل یا سایش نشود.

تأثیر ابزار خم بر کیفیت نهایی محصول

تأثیر ابزار خم بر فرآیند خمکاری بسیار فراتر از صرفاً ایجاد یک زاویه است. انتخاب و طراحی صحیح ابزار، به طور مستقیم بر کیفیت نهایی محصول تأثیر می‌گذارد و می‌تواند تفاوت چشمگیری در عملکرد، ظاهر و عمر مفید قطعه ایجاد کند. این تأثیر شامل ابعاد، دقت زوایا، کیفیت سطح و حتی خواص مکانیکی قطعه خم شده می‌شود.

دقت ابعادی و تحمل‌ها

یکی از مهم‌ترین تأثیرات ابزار خم، بر دقت ابعادی و تلرانس‌های قطعه خم شده است. ابزارهای دقیق و با کیفیت بالا، می‌توانند تلرانس‌های بسیار محکم را حفظ کرده و قطعاتی تولید کنند که به طور کامل با مشخصات طراحی مطابقت دارند. این امر به ویژه در صنایعی مانند هوافضا و پزشکی که دقت بالا از اهمیت حیاتی برخوردار است، بسیار مهم است. هر گونه نقص در ابزار خم، می‌تواند منجر به انحرافات ابعادی شود که در نهایت محصول نهایی را غیرقابل استفاده می‌کند.

کیفیت سطح و جلوگیری از خراشیدگی

سطح صاف و بدون خراش در قطعات خم شده، نه تنها بر زیبایی ظاهری محصول می‌افزاید، بلکه می‌تواند بر دوام و مقاومت آن در برابر خوردگی نیز تأثیرگذار باشد. ابزارهای خم با کیفیت بالا، با سطوح صیقلی و بدون نقص، می‌توانند از ایجاد خراشیدگی، فرورفتگی و سایر عیوب سطحی در حین فرآیند خمکاری جلوگیری کنند. این امر به خصوص در مواردی که قطعه نهایی در معرض دید قرار می‌گیرد یا باید پوشش‌های خاصی روی آن اعمال شود، اهمیت مضاعفی پیدا می‌کند.

بازگشت فنری و جبران آن

بازگشت فنری، پدیده‌ای است که در آن پس از برداشتن نیروی خمکاری، قطعه تا حدی به شکل اولیه خود بازمی‌گردد. این پدیده به دلیل خواص الاستیک مواد رخ می‌دهد. طراحی ابزار خم باید به گونه‌ای باشد که این بازگشت فنری را جبران کند تا زاویه نهایی خم به دقت مورد نظر برسد. این جبران می‌تواند با افزایش زاویه خم در ابزار یا با استفاده از تکنیک‌های خاصی مانند اوربندینگ انجام شود. ابزارهای خم پیشرفته، می‌توانند این بازگشت فنری را به طور دقیق محاسبه و جبران کنند.

ملاحظات طراحی ابزار خم

طراحی ابزار خم، فرآیندی پیچیده است که نیاز به درک عمیق از مکانیک مواد، هندسه و دینامیک فرآیند خمکاری دارد. انتخاب صحیح جنس، سختی، پرداخت سطح و هندسه ابزار، همگی بر عملکرد نهایی و طول عمر ابزار تأثیرگذارند.

جنس و سختی ابزار

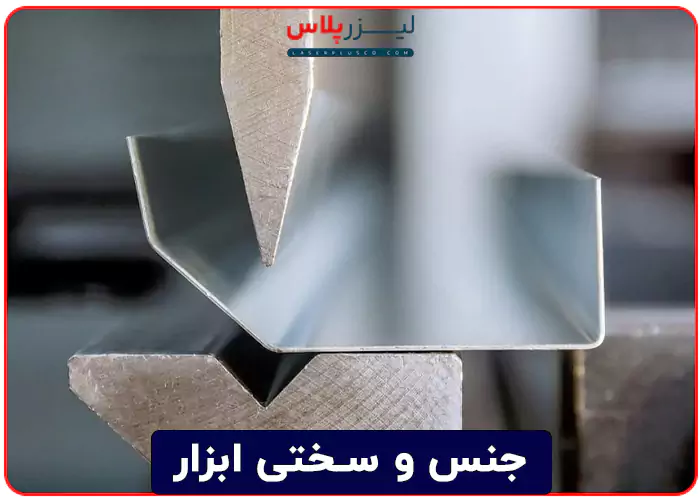

جنس و سختی ابزار

جنس و سختی ابزار خم، از مهم‌ترین عوامل در تعیین طول عمر و عملکرد آن هستند. ابزارهای خم معمولاً از فولادهای ابزار سخت‌کاری شده ساخته می‌شوند تا در برابر سایش، تغییر شکل و شکست مقاوم باشند. سختی مناسب ابزار تضمین می‌کند که می‌تواند فشارها و نیروهای مکرر خمکاری را تحمل کند بدون اینکه دچار فرسایش یا تغییر شکل شود. علاوه بر این، پوشش‌های خاصی مانند نیترید تیتانیوم (TiN) می‌توانند برای افزایش سختی سطح و مقاومت به سایش ابزار استفاده شوند.

پرداخت سطح و روکش‌ها

پرداخت سطح ابزار خم، تأثیر قابل توجهی بر کیفیت سطح قطعه خم شده و همچنین طول عمر ابزار دارد. سطوح صیقلی و بدون ناهمواری در ابزار، اصطکاک بین ابزار و قطعه را کاهش می‌دهند و از ایجاد خراشیدگی و فرسایش در قطعه جلوگیری می‌کنند. علاوه بر این، روکش‌های خاصی مانند کروم سخت یا نیترید تیتانیوم (TiN) می‌توانند برای بهبود خواص سطحی ابزار، از جمله مقاومت به سایش، سختی و کاهش اصطکاک، به کار روند.

هندسه ابزار و شعاع خم

هندسه ابزار خم، به ویژه شعاع نوک پانچ و شعاع داخلی ماتریس، به طور مستقیم شعاع خم نهایی در قطعه را تعیین می‌کند. طراحی صحیح این شعاع‌ها برای جلوگیری از شکستگی مواد، کاهش تنش‌های داخلی و تضمین شکل‌گیری صحیح زاویه خم ضروری است. در برخی موارد، برای کاهش تنش در مواد و جلوگیری از ترک خوردگی، نیاز به شعاع خم بزرگتر است، در حالی که در موارد دیگر، برای دستیابی به زوایای تیزتر، شعاع‌های کوچکتر مورد نیاز است. مهندسان باید با توجه به جنس و ضخامت ورق و همچنین نیازهای طراحی، هندسه مناسب ابزار را انتخاب کنند.

بهینه‌سازی فرآیند خمکاری با ابزار مناسب

انتخاب و استفاده از ابزارهای خم مناسب، تنها به بهبود کیفیت محصول نهایی کمک نمی‌کند، بلکه به طور مستقیم بر کارایی، سرعت و صرفه اقتصادی فرآیند خمکاری نیز تأثیرگذار است. بهینه‌سازی این فرآیند با ابزار مناسب، می‌تواند منجر به کاهش زمان تولید، کاهش ضایعات و افزایش عمر مفید ماشین‌آلات شود.

کاهش زمان تولید و افزایش بهره‌وری

ابزارهای خم با طراحی بهینه، می‌توانند به طور قابل توجهی زمان تولید را کاهش دهند. ابزارهایی که نیاز به تنظیمات کمتر دارند، تعویض آن‌ها سریع‌تر است و عملکردی پایدار و بدون مشکل دارند، به افزایش بهره‌وری کلی خط تولید کمک می‌کنند. همچنین، ابزارهای دقیق، نیاز به اصلاحات و تنظیمات مکرر در حین فرآیند را از بین می‌برند که خود باعث صرفه‌جویی در زمان می‌شود.

کاهش ضایعات و هزینه‌های تولید

استفاده از ابزارهای خم با کیفیت و متناسب با نیاز، به کاهش ضایعات و قطعات مردودی منجر می‌شود. وقتی ابزار دقیق باشد و به درستی عمل کند، قطعات تولیدی نیز با کیفیت بالا و مطابق با مشخصات خواهند بود. این امر به طور مستقیم هزینه‌های تولید را کاهش می‌دهد، چرا که مواد اولیه هدر نمی‌روند و نیازی به بازسازی یا تعویض قطعات نیست. همچنین، ابزارهای با دوام‌تر، نیاز به تعویض کمتری دارند که خود به کاهش هزینه‌های نگهداری و خرید ابزار کمک می‌کند.

افزایش عمر مفید ماشین‌آلات خمکاری

استفاده از ابزارهای خم با کیفیت بالا و طراحی صحیح، می‌تواند به افزایش عمر مفید ماشین‌آلات خمکاری نیز کمک کند. ابزارهای با کیفیت، فشار کمتری بر روی اجزای ماشین وارد می‌کنند و از سایش زودرس قطعات متحرک جلوگیری می‌کنند. این امر به کاهش نیاز به تعمیر و نگهداری و افزایش طول عمر کلی دستگاه منجر می‌شود که یک مزیت اقتصادی مهم محسوب می‌شود.

ابزارهای هوشمند و کنترل دقیق‌تر

آینده ابزار خم، به سمت هوشمندی و کنترل دقیق‌تر پیش می‌رود. توسعه ابزارهایی با حسگرهای داخلی که می‌توانند پارامترهای خمکاری را در زمان واقعی اندازه‌گیری کنند، امکان کنترل دقیق‌تر فرآیند و جبران خودکار بازگشت فنری را فراهم می‌کند. این ابزارهای هوشمند می‌توانند به طور خودکار تنظیمات را برای دستیابی به دقت بیشتر انجام دهند و خطاهای انسانی را به حداقل برسانند.

مواد جدید و پوشش‌های پیشرفته

تحقیقات و توسعه در زمینه مواد جدید و پوشش‌های پیشرفته برای ابزارهای خم ادامه دارد. مواد با سختی و مقاومت به سایش بالاتر، و همچنین پوشش‌هایی که اصطکاک را به حداقل می‌رسانند، به ابزارهایی با عمر طولانی‌تر و عملکرد بهتر منجر می‌شوند. این نوآوری‌ها به ویژه برای خمکاری مواد سخت و خاص مانند آلیاژهای تیتانیوم و سوپرآلیاژها اهمیت پیدا می‌کنند.

طراحی پارامتری و بهینه‌سازی با هوش مصنوعی

استفاده از طراحی پارامتری و هوش مصنوعی در بهینه‌سازی طراحی ابزارهای خم، یکی دیگر از روندهای آینده است. الگوریتم‌های هوش مصنوعی می‌توانند با تحلیل داده‌های گسترده از فرآیندهای خمکاری مختلف، بهترین طراحی ابزار را برای یک کاربرد خاص پیشنهاد دهند. این رویکرد به طراحان کمک می‌کند تا به سرعت به طرح‌های بهینه دست یابند و زمان توسعه محصول را کاهش دهند.

برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.

 خدمات خمکاری فلزات شرکت لیزر پلاس

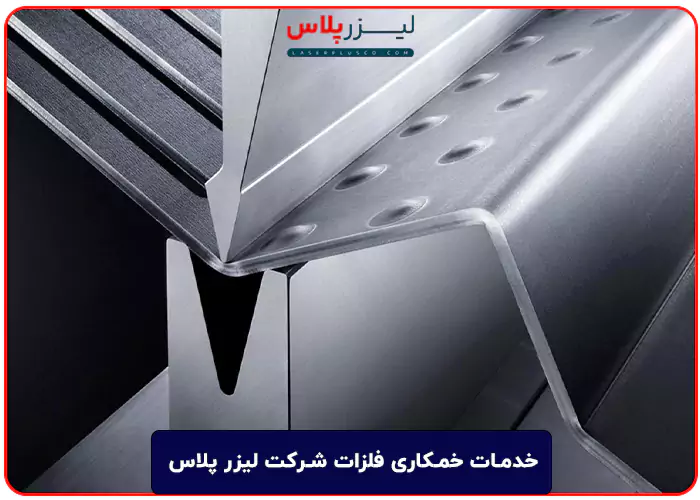

خدمات خمکاری فلزات شرکت لیزر پلاس

شرکت لیزر پلاس در زمینه ارائه خدمات خمکاری فلزات فعالیت دارد. خدمات خمکاری فلزات شامل فرآیندهایی مانند خم کردن، شکل دهی، تغییر شکل و اصلاح قطعات فلزی است. از آنجا که شرکت از تجهیزات لیزر Bystronic استفاده می‌کند، ممکن است این فرآیندها با استفاده از تکنولوژی لیزر انجام شود.

برای اطلاعات دقیقتر در مورد خدمات خمکاری فلزات ارائه شده توسط شرکت لیزر پلاس، بهتر است با مجموعه به صورت مستقیم تماس بگیرید. از طریق گفت‌وگو با کارشناسان فنی یا مسئولین مجموعه، می‌توانید جزئیات بیشتری در مورد فرآیندها، قابلیت‌ها، و خدمات ارائه شده در این زمینه را دریافت کنید.

مزایا و معایب خمکاری فلز

مزایا و معایب خمکاری فلز بشرح زیر است:

  • مزایای خمکاری فلز

خمکاری فلز به عنوان یک فرآیند مهم در صنعت به دلیل مزایای متعدد خود توجه بسیاری را جلب کرده است. فرآیند خمکاری فلزات به امکان ساخت اشکال پیچیده از یک تکه فلز می‌پردازد و این موضوع موجب کاهش زمان مونتاژ و هزینه‌ها می‌شود. افزایش بهره‌وری نیز یکی از مزایای مهم خمکاری فلز است، زیرا با راه‌اندازی مناسب، حجم بالایی از قطعات به‌سرعت تولید می‌شود. همچنین، این فرآیند در حداقل رساندن ضایعات و افزایش کارایی مواد موثر است. امکان تولید قطعات سفارشی با دقت و تکرارپذیری بالا، این روش را به انتخاب برتر در صنعت تبدیل کرده است.

  • معایب خمکاری فلز

خمکاری فلز با معایبی همراه است. زوایای خمش شدید ممکن است به تغییر شکل یا شکستگی در برخی فلزات منجر شود و برخی از تکنیک‌های خمکاری فلزی نیاز به مصرف انرژی قابل‌توجهی دارند که تأثیر بزرگی بر فرآیند دارد. هزینه‌های اولیه نیز به دلیل نیاز به ابزار دقیق و ماشین‌آلاتی موردنیاز قابل‌توجه است. تاب‌برداشتن بالقوه فلز می‌تواند چالش‌هایی را ایجاد کند، به‌خصوص در هنگام ساخت ورقه‌های نازک یا اشکال پیچیده. درنهایت، برای موفقیت در خمکاری فلز، نیاز به دانش و مهارت اپراتور بسیار بالاست.

سخن پایانی

فرایند خم‌کاری فلزات، یک هنر و تخصص است که با مرور زمان و تکامل تکنولوژی، به یکی از اصلی‌ترین روش‌های شکل‌دهی و تولید قطعات فلزی تبدیل شده است. این فرآیند نه تنها نیاز به تخصص فنی و دقت بالا دارد بلکه از نقش اساسی در تولید انواع محصولات از جمله قطعات خودرو، لوازم خانگی، و مبلمان تا ابزارهای صنعتی دارد. فلزکاران با استفاده از خم کاری، اثرات زیبا و ساختارهای بی‌نظیری را بر روی فلزات به ارمغان می‌آورند. این فرآیند همواره نقش بسزایی در پیشبرد هنر و تکنولوژی فلزکاری ایفا کرده است.
