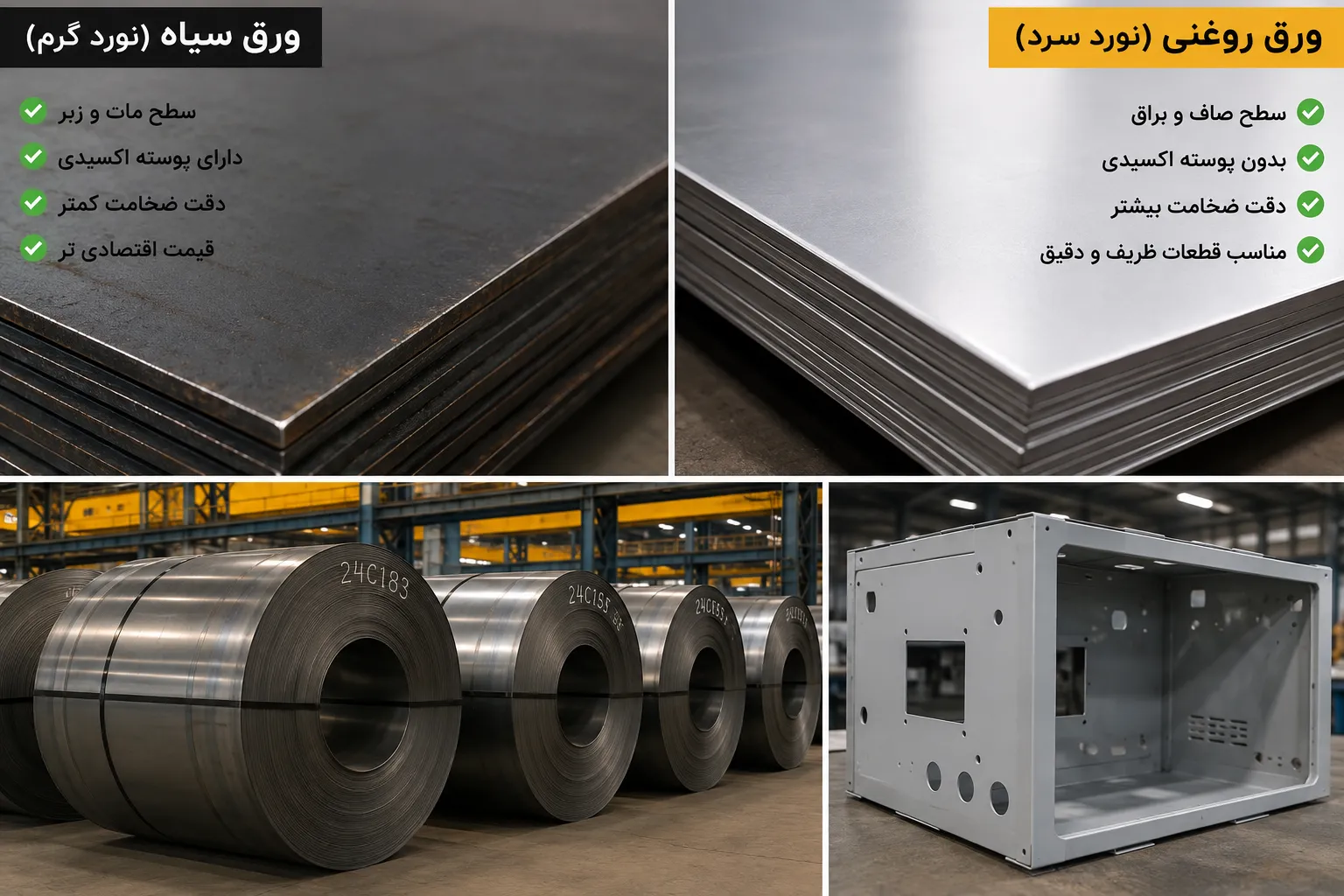

ورق سیاه و ورق روغنی از پرکاربردترین ورق های فولادی برای ساخت قطعات صنعتی، تجهیزات، سازه های فلزی، بدنه دستگاه ها، تابلوها، کابینت های فلزی و محصولات تولیدی هستند. با وجود اینکه ماده پایه هر دو فولاد است، تفاوت در روش تولید باعث می شود کیفیت سطح، دقت ضخامت، شکل پذیری، ظاهر، قیمت و کاربرد آنها یکسان نباشد.
مهم ترین تفاوت ورق سیاه و روغنی این است که ورق سیاه محصول نورد گرم است، در حالی که ورق روغنی یا ورق سرد از پردازش بیشتر ورق گرم و کاهش ضخامت در فرآیند نورد سرد به دست می آید. فرآیندهای تکمیلی ورق سرد می توانند شامل اسیدشویی، کاهش ضخامت، آنیل و نورد تمپر باشند که در نهایت سطح یکنواخت تر و کنترل ابعادی دقیق تری ایجاد می کنند.

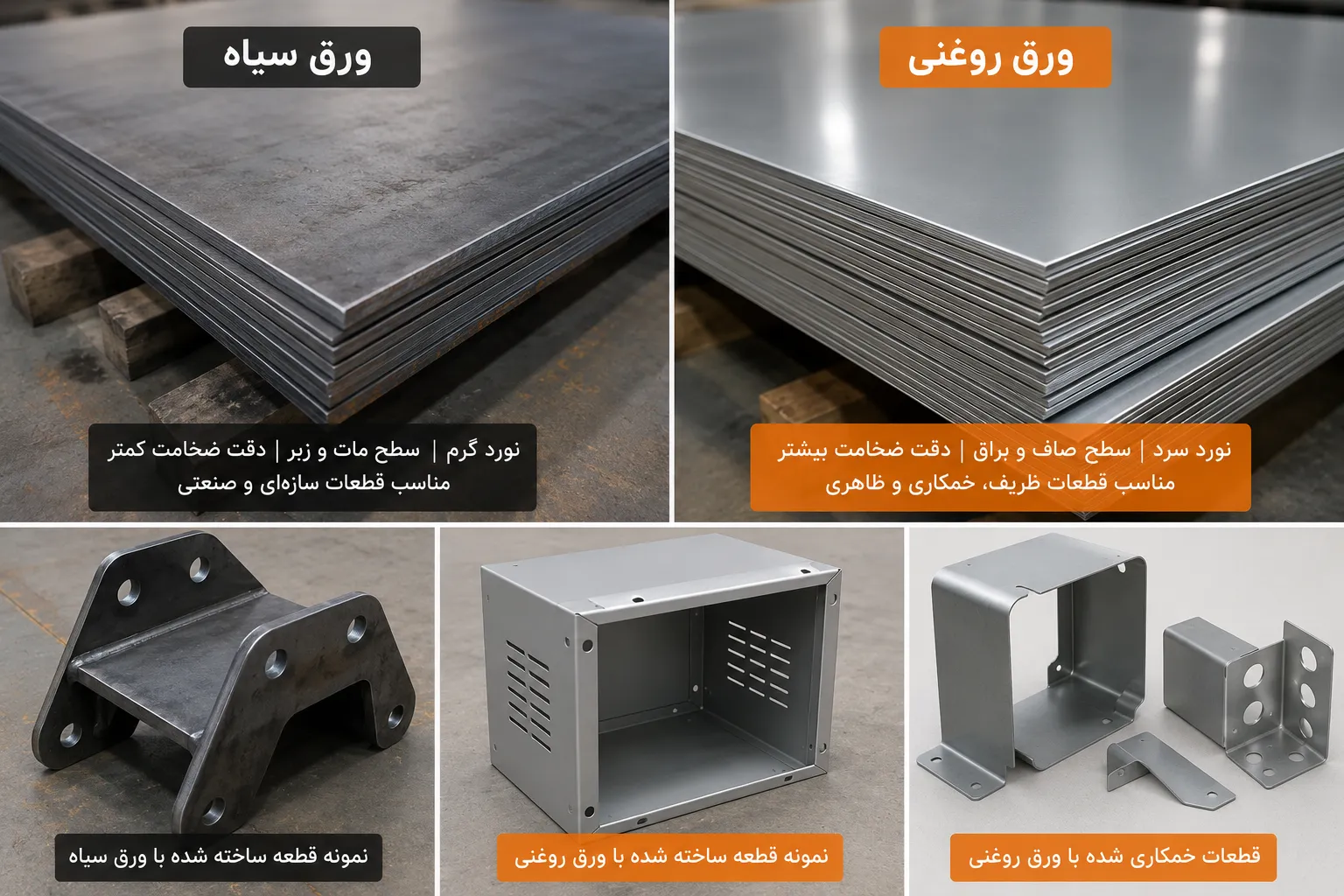

تفاوت ورق سیاه و روغنی در یک نگاه
جدول زیر مهم ترین تفاوت های این دو ورق را نشان می دهد:
| ویژگی | ورق سیاه | ورق روغنی |
|---|---|---|
| روش تولید | نورد گرم | نورد سرد پس از مراحل تکمیلی |
| ظاهر سطح | مات، تیره و نسبتا زبر | صاف، یکنواخت و روشن تر |
| پوسته اکسیدی | معمولا دارد | پس از اسیدشویی و فرآیند سرد سطح تمیزتری دارد |
| دقت ضخامت | معمولا کمتر | معمولا بیشتر |
| دقت ابعادی | متوسط | بالاتر |
| کیفیت سطح | معمولی | بهتر |
| مناسب قطعات ظاهری | کمتر | بیشتر |
| مناسب ضخامت های بالا | بسیار مناسب | محدودتر |
| مناسب قطعات سازه ای سنگین | بسیار مناسب | معمولا انتخاب اول نیست |
| مناسب قطعات نازک دقیق | قابل استفاده | مناسب تر |
| مناسب خمکاری دقیق | بسته به گرید | بسیار مناسب در گرید مناسب |
| مناسب کشش عمیق | محدود به گرید | گریدهای مخصوص بسیار مناسب |
| رنگ کاری ظاهری | نیازمند آماده سازی بیشتر | سطح مناسب تر برای آماده سازی |
| هزینه خرید | معمولا پایین تر | معمولا بالاتر |
| کاربرد رایج | سازه، شاسی، پایه، قطعات صنعتی | بدنه، پنل، کابین، قطعات ظریف و دقیق |
این تفاوت ها کلی هستند و خواص واقعی هر ورق به گرید فولاد و شرایط تولید آن بستگی دارد. برای مثال ArcelorMittal ورق سرد را در گریدهای مختلف و با کیفیت های متفاوت برای خمکاری و کشش عمیق تولید می کند و ورق های گرم نیز در گریدهای متنوع سازه ای و شکل پذیر عرضه می شوند.
ورق سیاه چیست؟
ورق سیاه نام رایجی است که در بازار ایران برای بسیاری از ورق های فولادی نورد گرم استفاده می شود. در فرآیند تولید، تختال فولادی تا دمای بالا گرم شده و از میان مجموعه ای از غلتک ها عبور می کند تا ضخامت آن کاهش پیدا کند.
ArcelorMittal فرآیند ورق گرم را با گرم کردن تختال و کاهش ضخامت آن در خطوط نورد گرم توضیح می دهد. محصول نهایی می تواند به شکل کلاف یا شیت برای صنایع مختلف عرضه شود.
به دلیل دمای بالای تولید و تماس سطح فولاد با اکسیژن، روی ورق گرم معمولا لایه ای از اکسید آهن تشکیل می شود. این لایه که به آن Mill Scale نیز گفته می شود، یکی از دلایل ظاهر تیره، مات و نسبتا خشن ورق سیاه است. ArcelorMittal نیز اشاره می کند که سطح محصولات نورد گرم می تواند دارای پوسته ناشی از نورد باشد و رنگ آن از مشکی تا آبی تغییر کند.
ویژگی های اصلی ورق سیاه
ورق سیاه معمولا این ویژگی ها را دارد:
- سطح مات و نسبتا خشن
- امکان وجود پوسته اکسیدی روی سطح
- دسترسی به ضخامت های بالاتر
- مناسب برای ساخت قطعات صنعتی و سازه ای
- قیمت اقتصادی تر نسبت به محصول سرد مشابه
- مناسب برای برش، جوشکاری و ساخت قطعات سنگین
- کیفیت ظاهری پایین تر نسبت به ورق سرد
- دقت ابعادی و ضخامت کمتر از ورق سرد معمولی
ورق گرم در صنایع بسیار گسترده ای از حمل و نقل و ساخت و ساز تا لوله، تجهیزات صنعتی، مخازن و قطعات مکانیکی مورد استفاده قرار می گیرد. انجمن جهانی فولاد نیز کاربرد ورق گرم را در حوزه هایی مانند حمل و نقل، ساخت و ساز، کشتی سازی، مخازن تحت فشار، خطوط انتقال و صنایع انرژی ذکر می کند.
ورق روغنی چیست؟
در بازار ایران اصطلاح ورق روغنی معمولا برای ورق فولادی نورد سرد استفاده می شود.
برای تولید این محصول، ورق گرم پس از مراحل اولیه تحت فرآیندهای بیشتری قرار می گیرد. ArcelorMittal توضیح می دهد که ورق سرد از ورق گرم تولید می شود و مراحل آن می تواند شامل اسیدشویی، کاهش ضخامت در نورد سرد، آنیل و نورد تمپر باشد. این مراحل برای رسیدن به خواص مکانیکی، کیفیت سطح، کنترل ضخامت و شکل مناسب انجام می شوند.
فولاد مبارکه نیز توضیح می دهد که قبل از نورد سرد، لایه اکسیدی ایجاد شده در فرآیند نورد گرم از طریق اسیدشویی حذف می شود و سپس ورق وارد فرآیند نورد سرد می شود.
نتیجه این فرآیند معمولا ورقی با سطح صاف تر، ضخامت کنترل شده تر و کیفیت ظاهری بهتر است.
ویژگی های اصلی ورق روغنی
ورق سرد یا روغنی معمولا دارای ویژگی های زیر است:
- سطح صاف و یکنواخت
- دقت ابعادی بهتر
- کنترل بهتر ضخامت
- مناسب قطعات نازک
- مناسب قطعاتی که ظاهر آنها اهمیت دارد
- مناسب بسیاری از فرآیندهای خمکاری و فرم دهی
- مناسب برای تولید پنل و بدنه
- مناسب برای قطعاتی که پس از ساخت رنگ می شوند
- قیمت بالاتر نسبت به ورق گرم معمولی
گریدهای ورق سرد مخصوص فرم دهی برای کاربردهایی مانند قطعات خودرو، لوازم خانگی، مبلمان فلزی، رادیاتور، لوله های کوچک و پروفیل های ظریف استفاده می شوند.
چرا به ورق سرد، ورق روغنی می گویند؟
در بازار ایران اصطلاح ورق روغنی به دلیل سطح صاف و روغن موجود روی بسیاری از ورق های سرد رایج شده است. روغن می تواند به محافظت موقت سطح ورق در برابر رطوبت و خوردگی طی انبارداری و حمل و نقل کمک کند.
اما یک نکته مهم وجود دارد:
وجود روغن روی سطح، به تنهایی به معنی نورد سرد بودن ورق نیست.
ورق گرم نیز می تواند پس از اسیدشویی روغن کاری شود. ArcelorMittal محصولی با عنوان Hot Rolled Pickled and Oiled عرضه می کند که در آن پوسته نورد گرم با اسیدشویی حذف و سپس برای محافظت یا روان کاری، روغن روی سطح اعمال می شود.
SSAB نیز اعلام می کند محصولات سرد می توانند به صورت روغنی یا خشک عرضه شوند و محصولات گرم نیز امکان عرضه به صورت بدون اسیدشویی، اسیدشویی خشک یا اسیدشویی و روغنی را دارند.
بنابراین از نظر فنی بهتر است به جای تشخیص ورق فقط از روی روغن سطح، مشخص شود که محصول Hot Rolled یا Cold Rolled است.
ورق سیاه چگونه تولید می شود؟
فرآیند تولید ورق سیاه را می توان به صورت ساده در چند مرحله توضیح داد.
ابتدا تختال فولادی وارد خط نورد گرم می شود و تا دمای مناسب برای شکل دهی گرم می شود.
سپس تختال از میان غلتک های متعدد عبور می کند و ضخامت آن به تدریج کاهش پیدا می کند.
پس از رسیدن به ضخامت مورد نظر، محصول خنک شده و می تواند به صورت کلاف یا شیت عرضه شود.
در زمان نورد و خنک شدن، سطح فولاد با اکسیژن واکنش داده و لایه اکسیدی روی آن تشکیل می شود. همین لایه یکی از عوامل اصلی ظاهر تیره ورق سیاه است.
ورق روغنی چگونه تولید می شود؟
فرآیند ورق سرد طولانی تر است، زیرا ماده اولیه آن معمولا ابتدا مسیر نورد گرم را طی کرده است.
1. تولید ورق گرم
در مرحله اول ورق پایه از طریق نورد گرم تولید می شود.
2. اسیدشویی
اکسیدها و پوسته های سطحی ایجاد شده طی نورد گرم باید حذف شوند. در خطوط صنعتی این کار با فرآیند اسیدشویی انجام می شود. فولاد مبارکه هدف اسیدشویی را حذف لایه اکسیدی تشکیل شده روی ورق نورد گرم معرفی می کند.
3. نورد سرد
سپس ضخامت ورق در دمایی پایین تر از دمای تبلور مجدد کاهش پیدا می کند. این فرآیند امکان کنترل بهتر ضخامت و ایجاد سطح یکنواخت تر را فراهم می کند. انجمن جهانی فولاد نیز ورق سرد را محصولی معرفی می کند که از کاهش بیشتر ضخامت ورق گرم اسیدشویی شده در نورد سرد به دست می آید.
4. آنیل
بسته به محصول، ورق پس از کار سرد تحت عملیات حرارتی آنیل قرار می گیرد تا خواص مورد نظر برای شکل دهی و مصرف نهایی ایجاد شود.
5. نورد تمپر یا Skin Pass
این مرحله می تواند برای کنترل بهتر شکل، سطح و خواص نهایی محصول انجام شود. ArcelorMittal نیز اسیدشویی، کاهش سرد، آنیل و Temper Rolling را از مراحل تولید ورق سرد معرفی می کند.
6. روغن کاری
در نهایت ممکن است سطح ورق با مقدار محدودی روغن محافظ پوشانده شود تا در زمان حمل و انبارداری حفاظت موقت ایجاد شود.
تفاوت ظاهر ورق سیاه و روغنی
تشخیص ظاهری این دو محصول معمولا آسان است.
ورق سیاه سطحی مات، تیره و گاهی دارای ناهمواری یا پوسته اکسیدی دارد. رنگ ورق ممکن است خاکستری تیره، مشکی یا حتی متمایل به آبی باشد.
در مقابل، ورق سرد سطحی صاف تر، یکنواخت تر و تمیزتر دارد.
اگر قطعه پس از تولید در معرض دید باشد، کیفیت سطح می تواند اهمیت زیادی پیدا کند. در محصولاتی مانند بدنه دستگاه، تابلو، کاور، کابین، پنل و مبلمان فلزی، ورق روغنی معمولا امکان ایجاد ظاهر نهایی بهتر را فراهم می کند.
تفاوت دقت ابعادی ورق سیاه و روغنی
یکی از مهم ترین تفاوت ها برای قطعه سازی، تلرانس ابعادی است.
ورق سرد به دلیل فرآیند تولید کنترل شده تر، معمولا دقت ضخامت و ابعاد بالاتری دارد. ArcelorMittal نیز از کنترل بهتر Gauge Tolerance و Strip Shape به عنوان بخشی از اهداف فرآیند تولید ورق سرد نام می برد.
این ویژگی زمانی اهمیت زیادی پیدا می کند که قطعه:
- چند خم متوالی داشته باشد
- در مونتاژ با قطعه دیگری جفت شود
- فاصله های دقیق داشته باشد
- داخل شیار یا مکانیزم دیگری نصب شود
- دارای تلرانس محدود باشد
- در تیراژ بالا تولید شود
حتی اختلاف کوچک در ضخامت ورق می تواند در خمکاری چند مرحله ای یا مونتاژ تیراژ بالا اثر خود را نشان دهد.
تفاوت ضخامت ورق سیاه و روغنی
به طور عمومی، نورد گرم برای محدوده گسترده تری از ضخامت های متوسط و بالا استفاده می شود، در حالی که نورد سرد برای تولید ورق های نازک تر اهمیت زیادی دارد.
انجمن جهانی فولاد برای یکی از پروفایل های صنعتی خود، ضخامت معمول کلاف گرم را حدود 2 تا 7 میلی متر و ضخامت معمول کلاف سرد را حدود 0.15 تا 3 میلی متر اعلام می کند. این اعداد یک قانون ثابت برای تمام کارخانه ها نیستند و تولیدکنندگان می توانند محدوده های دیگری نیز داشته باشند، اما تفاوت کلی میان بازار ورق گرم و سرد را نشان می دهند.
برای قطعات ضخیم صنعتی معمولا انتخاب های بیشتری در گروه ورق گرم وجود دارد.
تفاوت کیفیت سطح ورق سیاه و روغنی
اگر سطح قطعه اهمیتی نداشته باشد، ورق سیاه در بسیاری از پروژه ها کاملا مناسب است.
اما در پروژه هایی که کیفیت سطح اهمیت دارد، ورق روغنی مزیت بیشتری ایجاد می کند.
برای مثال:
- بدنه دستگاه
- درب تابلو برق
- کاور تجهیزات
- کابین فلزی
- قطعات مبلمان
- پنل های صنعتی
- قطعات قابل مشاهده
- قطعاتی که رنگ نهایی آنها باید بسیار یکنواخت باشد
معمولا از سطح صاف تر ورق سرد سود می برند.
ArcelorMittal نیز ورق های سرد مخصوص شکل دهی را برای کاربردهایی مانند لوازم خانگی و مبلمان فلزی معرفی می کند که در آنها کیفیت سطح و فرم دهی اهمیت دارد.
تفاوت استحکام ورق سیاه و روغنی
در این بخش نباید یک قانون ساده مانند «ورق سیاه همیشه قوی تر است» یا «ورق روغنی همیشه قوی تر است» در نظر گرفت.
استحکام واقعی به گرید فولاد، ترکیب شیمیایی، فرآیند نورد، میزان کار سرد و عملیات حرارتی بستگی دارد.
فرآیند نورد سرد می تواند با کار سختی باعث افزایش استحکام شود، اما بسیاری از ورق های سرد برای دستیابی به شکل پذیری مناسب بعد از نورد سرد آنیل می شوند.
در بازار نیز هر دو خانواده با گریدهای متفاوت عرضه می شوند. برای مثال ArcelorMittal ورق سرد را در مجموعه ای از فولادهای معمولی، کششی، سازه ای و پر استحکام ارائه می کند.
بنابراین اگر استحکام قطعه اهمیت دارد، نباید فقط براساس واژه «سیاه» یا «روغنی» تصمیم گرفت. گرید فولاد و خواص مکانیکی درج شده در گواهی متریال باید بررسی شود.
ورق سیاه یا روغنی برای خمکاری بهتر است؟
اگر قطعه نازک است و خمکاری با دقت بالا، ظاهر مناسب و تکرار پذیری خوب نیاز دارد، ورق سرد معمولا انتخاب بسیار مناسبی است.
گریدهای سرد مخصوص شکل دهی برای عملیات هایی از خمکاری ساده تا کشش عمیق طراحی می شوند. ArcelorMittal نیز فولادهای سرد EN 10130 را برای خمکاری و کشش معرفی می کند.
اما این به معنی نامناسب بودن ورق سیاه برای خمکاری نیست.
ورق های گرم شکل پذیر نیز در بازار وجود دارند و برای بسیاری از براکت ها، شاسی ها، پایه ها، قطعات صنعتی و سازه های خمکاری شده گزینه مناسبی هستند.
انتخاب صحیح باید براساس موارد زیر انجام شود:
- گرید ورق
- ضخامت
- شعاع خم
- زاویه خم
- جهت نورد
- طول خم
- تعداد خم ها
- دقت ابعادی مورد نیاز
ورق سیاه یا روغنی برای جوشکاری بهتر است؟
هر دو نوع ورق در گریدهای مناسب می توانند برای ساخت قطعات جوشی استفاده شوند.
در سازه ها و قطعات صنعتی سنگین، ورق گرم به دلیل تنوع ضخامت، دسترسی مناسب و هزینه اقتصادی کاربرد زیادی دارد.
در قطعات نازک مانند باکس، محفظه، کابین و بدنه دستگاه نیز ورق سرد می تواند برش، خم و سپس جوشکاری شود.
بنابراین برای جوشکاری، نوع گرید فولاد و ضخامت از اسم تجاری ورق مهم تر است.
اگر ورق دارای روغن محافظ باشد، سطح محل جوش باید مطابق دستورالعمل فرآیند ساخت آماده شود. همچنین برای رنگ کاری و پوشش نهایی نیز آلودگی روغن و سطح باید به درستی پاک شود.
ورق سیاه یا روغنی برای برش لیزر بهتر است؟
هر دو ورق را می توان با دستگاه برش لیزر مناسب برش داد.
انتخاب بهتر به نوع قطعه وابسته است.
برای قطعات نازک و دقیق
ورق روغنی می تواند انتخاب مناسبی باشد، زیرا:
- سطح یکنواخت تری دارد
- ضخامت آن معمولا کنترل شده تر است
- برای بسیاری از قطعات نازک تولیدی مناسب است
- قطعه بعد از برش ظاهر تمیزتری دارد
- برای مراحل بعدی مانند خمکاری دقیق مناسب است
برای قطعات ضخیم و صنعتی
ورق سیاه معمولا اقتصادی تر و در ضخامت های بالا در دسترس تر است.
قطعاتی مانند:
- بیس پلیت
- براکت
- صفحه اتصال
- قطعات شاسی
- قطعات ماشین آلات
- صفحات تقویتی
- فریم ها
- قطعات سازه ای
در بسیاری از پروژه ها از ورق گرم ساخته می شوند.
نکته مهم این است که «ورق گرم بودن» به معنی نامناسب بودن برای لیزر نیست. حتی فولادهای نورد گرم مخصوص برش لیزر نیز تولید می شوند. SSAB برای مثال خانواده SSAB Laser را هم در نوع نورد گرم و هم نورد سرد عرضه می کند.
پس کیفیت برش فقط به سیاه یا روغنی بودن ورق بستگی ندارد؛ گرید فولاد، کیفیت سطح، تختی ورق، ضخامت، توان دستگاه، نوع گاز و تنظیمات فرآیند نیز مهم هستند.
تاثیر پوسته ورق سیاه در ساخت قطعه
ورق گرم معمولی ممکن است دارای لایه Mill Scale باشد.
این پوسته در برخی قطعات صنعتی مشکل جدی ایجاد نمی کند، اما اگر قطعه قرار است:
- رنگ شود
- پوشش دقیق دریافت کند
- ظاهر بسیار تمیز داشته باشد
- جوش ظاهری داشته باشد
- وارد فرآیند سطحی حساس شود
ممکن است آماده سازی بیشتری نیاز داشته باشد.
یکی از راه ها استفاده از ورق گرم اسیدشویی شده است. در این محصول پوسته اکسیدی سطح با اسیدشویی حذف می شود. ArcelorMittal نیز توضیح می دهد که اسیدشویی لایه Scale ورق گرم را حذف کرده و سطح تمیزتری برای پردازش بعدی ایجاد می کند.

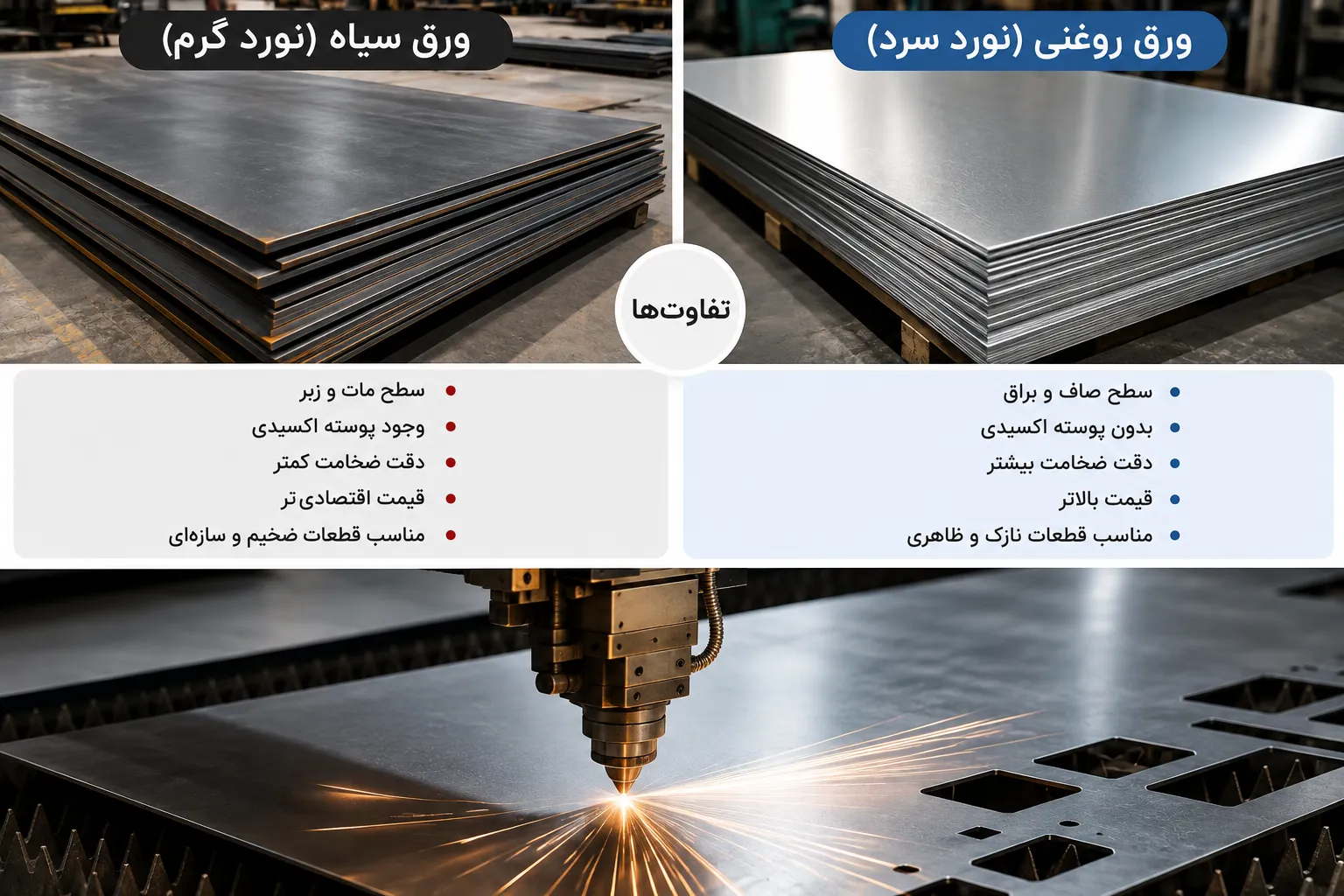

ورق اسیدشویی چه جایگاهی بین سیاه و روغنی دارد؟
این نکته برای قطعه سازان بسیار مهم است.
گاهی قطعه از نظر ضخامت و قیمت به ورق گرم نیاز دارد، اما سطح پوسته دار ورق سیاه مطلوب نیست.
در چنین شرایطی ورق گرم اسیدشویی شده می تواند گزینه مناسبی باشد.
این ورق همچنان محصول نورد گرم است، اما پوسته سطح آن با فرآیند اسیدشویی حذف شده است.
اگر بعد از اسیدشویی روغن محافظ روی آن اعمال شود، به محصول Hot Rolled Pickled and Oiled یا HRPO گفته می شود.
این محصول را نباید با ورق سرد اشتباه گرفت.
برای بعضی پروژه ها ورق اسیدشویی می تواند تعادل مناسبی میان:
- هزینه
- ضخامت
- کیفیت سطح
- قابلیت ساخت
- رنگ کاری
ایجاد کند.
تفاوت ورق سیاه و روغنی در رنگ کاری
برای رسیدن به رنگ نهایی با کیفیت، آماده سازی سطح بسیار مهم است.
سطح ورق روغنی معمولا صاف تر است، اما وجود روغن محافظ به این معنی است که پیش از رنگ کاری باید عملیات چربی زدایی و آماده سازی سطح به درستی انجام شود.
در ورق سیاه نیز ممکن است نیاز به حذف پوسته، زنگ، چربی یا سایر آلودگی های سطحی وجود داشته باشد.
بنابراین جمله «ورق روغنی مستقیم قابل رنگ است» همیشه صحیح نیست.
کیفیت رنگ نهایی به فرآیند کامل آماده سازی سطح، نوع رنگ، ضخامت پوشش و شرایط پخت بستگی دارد.
اگر ظاهر قطعه بسیار مهم باشد، ورق سرد معمولا زیرسازی مناسب تری برای رسیدن به سطح ظاهری یکنواخت فراهم می کند.
کدام ورق زودتر زنگ می زند؟
هر دو محصول در حالت فولاد بدون پوشش می توانند دچار خوردگی شوند.
روغن روی سطح بعضی از ورق های سرد محافظت موقت ایجاد می کند و نباید آن را پوشش دائمی ضد زنگ در نظر گرفت.
ArcelorMittal هدف روغن کاری ورق را محافظت در زمان حمل و انبارداری اعلام می کند.
اگر قطعه قرار است در معرض رطوبت، آب یا فضای بیرونی قرار بگیرد، باید براساس شرایط پروژه از روش هایی مانند:
- رنگ صنعتی
- پوشش پودری
- گالوانیزه
- پوشش ضد خوردگی
- انتخاب فولاد مقاوم به خوردگی
استفاده شود.
تفاوت وزن ورق سیاه و روغنی
اگر دو ورق دارای:
- جنس فولاد یکسان
- طول یکسان
- عرض یکسان
- ضخامت واقعی یکسان
باشند، اختلاف وزن آنها ناچیز است.
وزن فولاد بیشتر به حجم و چگالی آن بستگی دارد و سیاه یا روغنی بودن به تنهایی باعث اختلاف مهم در وزن نمی شود.
برای محاسبه تقریبی وزن ورق فولادی می توان از رابطه زیر استفاده کرد:
وزن تقریبی = طول به متر × عرض به متر × ضخامت به میلی متر × 7.85
بنابراین هنگام مقایسه وزن ورق سیاه و روغنی باید ضخامت واقعی آنها نیز یکسان باشد.
تفاوت قیمت ورق سیاه و روغنی
ورق روغنی معمولا قیمت بالاتری نسبت به ورق گرم معمولی دارد، زیرا مراحل تولید بیشتری روی آن انجام می شود.
اما برای انتخاب ورق نباید فقط قیمت هر کیلو را مقایسه کرد.
فرض کنید برای یک بدنه دستگاه از ورق سیاه ارزان تر استفاده کنید، اما بعدا مجبور شوید هزینه بیشتری برای:
- تمیز کاری
- حذف پوسته
- پرداخت سطح
- اصلاح خم
- رنگ کاری
- اصلاح مونتاژ
پرداخت کنید.
در چنین شرایطی ممکن است ورق روغنی با وجود قیمت اولیه بالاتر، هزینه نهایی ساخت کمتری ایجاد کند.
از طرف دیگر، استفاده از ورق روغنی برای یک پایه ضخیم صنعتی که ظاهر آن اهمیتی ندارد ممکن است فقط هزینه پروژه را افزایش دهد.
بنابراین معیار صحیح، قیمت نهایی قطعه ساخته شده است؛ نه فقط قیمت هر کیلو ورق.
کاربردهای ورق سیاه
ورق سیاه در بسیاری از کاربردهای صنعتی و سازه ای استفاده می شود، از جمله:
- شاسی ماشین آلات
- صفحات پایه
- براکت های سنگین
- سازه های فلزی
- مخازن
- قطعات تجهیزات صنعتی
- صفحات تقویتی
- قطعات ماشین سازی
- فریم های فلزی
- ساخت انواع پروفیل
- تجهیزات ساختمانی
- قطعاتی که نیاز به ضخامت بالا دارند
کاربردهای ورق روغنی
ورق روغنی بیشتر در قطعاتی دیده می شود که دقت، ظاهر و شکل دهی اهمیت بیشتری دارند، مانند:
- بدنه لوازم خانگی
- بدنه تجهیزات صنعتی
- کابین دستگاه
- تابلو برق
- باکس فلزی
- پنل
- مبلمان فلزی
- فایل و کمد فلزی
- قطعات خودرو
- قطعات کششی
- قطعات خمکاری شده نازک
- تجهیزات اداری
- کاور دستگاه ها
فولادهای سرد مخصوص شکل دهی در صنایع خودرو، لوازم خانگی، مبلمان، رادیاتور و قطعات فرم دهی شده کاربرد گسترده دارند.
ورق سیاه برای ساخت چه قطعاتی بهتر است؟
اگر قطعه دارای یکی یا چند ویژگی زیر است، ورق سیاه معمولا ارزش بررسی بیشتری دارد:
قطعه ضخیم است.
قطعه بخشی از سازه یا شاسی است.
سطح قطعه بعد از نصب دیده نمی شود.
هزینه متریال اهمیت بالایی دارد.
قطعه جوشکاری سنگین دارد.
دقت ظاهری بسیار بالا نیاز نیست.
قطعه باید بار مکانیکی تحمل کند و گرید سازه ای مناسب برای آن انتخاب شده است.
مثال:
یک براکت 10 میلی متری برای نگهداری موتور صنعتی معمولا دلیلی ندارد از ورق روغنی ساخته شود. ورق گرم با گرید مناسب می تواند انتخاب منطقی تر و اقتصادی تری باشد.
ورق روغنی برای ساخت چه قطعاتی بهتر است؟
اگر قطعه دارای ویژگی های زیر باشد، ورق روغنی معمولا انتخاب جذاب تری است:
ضخامت قطعه کم است.
چند مرحله خمکاری دارد.
ابعاد پس از خم باید دقیق باشند.
سطح قطعه دیده می شود.
رنگ نهایی با کیفیت اهمیت دارد.
قطعه بخشی از بدنه یا کاور است.
در تیراژ بالا تولید می شود و تکرار پذیری ابعادی اهمیت دارد.
قطعه نیاز به کشش یا فرم دهی دارد و گرید مناسب انتخاب شده است.
برای مثال، بدنه یک تابلو برق یا کاور دستگاه صنعتی با ضخامت 1 تا 2 میلی متر معمولا از مزایای سطح صاف و کنترل ابعادی ورق سرد بهره بیشتری می برد.
برای ساخت قطعات لیزری ورق سیاه بهتر است یا روغنی؟
برای تصمیم گیری سریع می توان از جدول زیر استفاده کرد:
| نوع قطعه | پیشنهاد اولیه |
| براکت ضخیم | ورق سیاه |
| بیس پلیت | ورق سیاه |
| شاسی دستگاه | ورق سیاه |
| صفحه تقویتی | ورق سیاه |
| قطعه سازه ای | ورق سیاه |
| قطعه ضخیم جوشی | ورق سیاه |
| باکس فلزی نازک | ورق روغنی |
| تابلو برق | ورق روغنی |
| کاور دستگاه | ورق روغنی |
| پنل فلزی ظاهری | ورق روغنی |
| قطعه خمکاری دقیق | ورق روغنی |
| بدنه محصول | ورق روغنی |
| قطعه رنگ شده ظاهری | معمولا ورق روغنی |
| قطعه گرم با سطح تمیزتر | ورق گرم اسیدشویی |
این جدول یک راهنمای اولیه است و جای بررسی نقشه و مشخصات فنی را نمی گیرد.
آیا ورق روغنی همیشه از ورق سیاه بهتر است؟
خیر.
بهتر بودن به کاربرد بستگی دارد.
ورق روغنی:
- سطح بهتر
- دقت بیشتر
- قابلیت مناسب برای قطعات نازک
- کیفیت ظاهری بهتر
ارائه می دهد.
اما اگر این ویژگی ها برای قطعه مورد نیاز نباشند، پرداخت هزینه بیشتر برای ورق روغنی مزیت اقتصادی خاصی ایجاد نمی کند.
به همین ترتیب، ارزان تر بودن ورق سیاه به این معنی نیست که همیشه گزینه اقتصادی تری است. اگر قطعه پس از برش نیاز به تمیز کاری گسترده، اصلاح سطح و آماده سازی زیاد داشته باشد، ممکن است هزینه نهایی ساخت افزایش پیدا کند.
7 سوالی که قبل از انتخاب ورق باید پاسخ دهید
قبل از انتخاب ورق سیاه یا روغنی، این سوال ها را بررسی کنید:
1. ضخامت قطعه چقدر است؟
هرچه ضخامت بیشتر شود، ورق گرم معمولا گزینه های بیشتری ارائه می دهد.
2. آیا سطح قطعه دیده می شود؟
اگر ظاهر سطح اهمیت دارد، ورق سرد معمولا مزیت دارد.
3. قطعه چند خم دارد؟
در قطعات نازک با خم های متعدد و دقیق، کیفیت و تلرانس ورق اهمیت زیادی پیدا می کند.
4. تلرانس ابعادی قطعه چقدر است؟
اگر مونتاژ بسیار دقیق است، ورق سرد می تواند انتخاب مناسب تری باشد.
5. قطعه بعد از ساخت رنگ می شود؟
سطح اولیه ورق روی میزان آماده سازی قبل از رنگ اثر می گذارد.
6. قطعه سازه ای است یا ظاهری؟
قطعه سازه ای سنگین معمولا به ویژگی هایی متفاوت از یک کاور دستگاه نیاز دارد.
7. تیراژ تولید چقدر است؟
در تولید انبوه، چند دهم میلی متر اختلاف یا یک عملیات اضافی پرداخت سطح می تواند در هزینه نهایی اثر قابل توجهی ایجاد کند.
یک مثال واقعی برای انتخاب ورق
فرض کنید قرار است دو قطعه تولید شود.
قطعه اول: پایه دستگاه صنعتی
مشخصات:
- ضخامت 8 میلی متر
- برش لیزر
- چند سوراخ
- دو خم
- جوشکاری به شاسی
- سطح قطعه در محصول نهایی دیده نمی شود
در چنین قطعه ای، ورق گرم با گرید مناسب معمولا انتخاب منطقی تری است. پرداخت هزینه اضافه برای کیفیت ظاهری ورق سرد احتمالا ارزش افزوده زیادی ایجاد نمی کند.
قطعه دوم: کاور دستگاه
مشخصات:
- ضخامت 1.5 میلی متر
- برش لیزر
- چندین خم
- مونتاژ دقیق
- رنگ پودری
- سطح نهایی کاملا در معرض دید
در این شرایط ورق سرد یا روغنی معمولا انتخاب مناسب تری است، زیرا سطح و دقت ابعادی اهمیت بیشتری دارند.
چه زمانی ورق اسیدشویی بهتر از هر دو گزینه است؟
گاهی پروژه به چیزی بین ورق سیاه معمولی و ورق سرد نیاز دارد.
مثلا قطعه:
- ضخامت نسبتا بالا دارد
- باید اقتصادی باشد
- اما پوسته ورق سیاه مطلوب نیست
- قرار است رنگ شود
- یا سطح تمیزتری برای پردازش بعدی نیاز دارد
در این شرایط ورق گرم اسیدشویی شده ارزش بررسی دارد.
فرآیند اسیدشویی پوسته ناشی از نورد گرم را حذف می کند و در حالت Pickled & Oiled یک پوشش روغنی موقت نیز برای محافظت روی سطح قرار می گیرد.
هنگام خرید فقط نگویید ورق سیاه یا روغنی
برای سفارش صنعتی بهتر است مشخصات دقیق تری ارائه شود.
موارد مهم عبارتند از:
- نوع محصول گرم یا سرد
- گرید فولاد
- استاندارد
- ضخامت
- عرض
- طول
- تلرانس ضخامت
- تختی ورق
- کیفیت سطح
- وضعیت سطح
- روغنی یا خشک بودن
- تعداد یا وزن مورد نیاز
برای قطعات حساس، گواهی متریال یا Mill Certificate نیز باید بررسی شود.
به خصوص اگر قطعه تحت بار قرار دارد، انتخاب فولاد فقط براساس نام بازاری «سیاه» یا «روغنی» روش مناسبی نیست.
جمع بندی؛ ورق سیاه بهتر است یا ورق روغنی؟
تفاوت اصلی ورق سیاه و روغنی به فرآیند تولید آنها بر می گردد. ورق سیاه با نورد گرم تولید می شود، در حالی که ورق روغنی در بازار معمولا به ورق نورد سرد گفته می شود که پس از پردازش بیشتر ورق گرم تولید شده است. نورد سرد امکان ایجاد سطح صاف تر، کنترل ضخامت بهتر و دقت ابعادی بالاتر را فراهم می کند.
برای انتخاب میان این دو می توان یک قاعده ساده در نظر گرفت:
برای قطعات ضخیم، سازه ای، جوشی و اقتصادی: ورق سیاه معمولا مناسب تر است.
برای قطعات نازک، دقیق، خمکاری شده، ظاهری و قطعاتی با رنگ نهایی با کیفیت: ورق روغنی معمولا مناسب تر است.
برای قطعاتی که به ضخامت و قیمت ورق گرم نیاز دارند اما سطح بدون پوسته مطلوب است: ورق گرم اسیدشویی شده نیز باید بررسی شود.
با این حال، هیچ یک از این سه گزینه به تنهایی تعیین کننده کیفیت قطعه نیستند. برای ساخت اصولی باید گرید فولاد، ضخامت، تلرانس، کیفیت سطح، نوع برش، خمکاری، جوشکاری و شرایط کار قطعه همزمان در نظر گرفته شوند.
در پروژه های ساخت قطعات فلزی و برش لیزر، بررسی فایل طراحی قبل از انتخاب ورق می تواند از انتخاب متریال گران تر از نیاز یا انتخاب ورقی که در خمکاری و مونتاژ مشکل ایجاد می کند جلوگیری کند.
سوالات متداول درباره تفاوت ورق سیاه و روغنی
- تفاوت اصلی ورق سیاه و روغنی چیست؟ ورق سیاه محصول نورد گرم است، اما ورق روغنی در بازار معمولا به محصول نورد سرد گفته می شود. نورد سرد مراحل پردازش بیشتری دارد و معمولا سطح صاف تر و کنترل ابعادی دقیق تری ایجاد می کند.
- ورق سیاه ارزان تر است یا ورق روغنی؟ به طور معمول ورق گرم به دلیل فرآیند تولید ساده تر هزینه اولیه کمتری دارد، اما قیمت روز هر محصول به گرید، کارخانه، ضخامت، ابعاد، عرضه و شرایط بازار بستگی دارد.
- ورق روغنی برای برش لیزر بهتر است؟ برای قطعات نازک و دقیق، سطح یکنواخت و تلرانس بهتر ورق سرد می تواند مزیت ایجاد کند. با این حال ورق گرم نیز کاملا با لیزر قابل برش است و حتی گریدهای نورد گرم مخصوص برش لیزر تولید می شوند.
بدون دیدگاه
