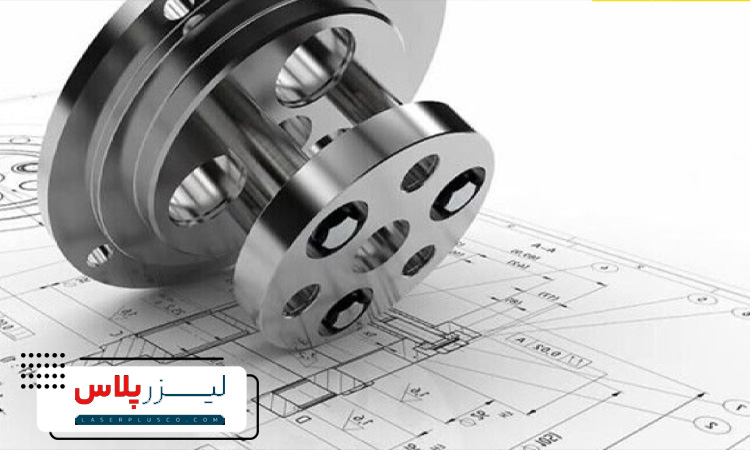

تلرانس در قطعات فلزی به چه معناست؟

در دنیای مدرن صنعتی، تولید قطعات فلزی دیگر تنها به معنای شکل دادن به ماده خام نیست، بلکه هنر دستیابی به ابعاد میکرومتری و تضمین عملکرد بی نقص در مجموعه های پیچیده مکانیکی است. وقتی صحبت از تولید انبوه یا ساخت قطعات حساس در صنایع هوافضا و پزشکی به میان می آید، دو واژه «دقت» و «تلرانس» به ستون های اصلی کیفیت تبدیل می شوند.

بدون درک عمیق از این مفاهیم، حتی پیشرفته ترین دستگاه های سی ان سی نیز نمی توانند خروجی استانداردی داشته باشند. این مقاله به کالبدشکافی دقیق مفاهیم مهندسی می پردازد که مرز بین یک قطعه کاربردی و یک ضایعه فلزی را تعیین می کنند.

ما در این مقاله بررسی خواهیم کرد که چگونه جزئی ترین اعداد در نقشه های فنی، سرنوشت نهایی یک محصول صنعتی را رقم می زنند و چرا مدیریت این پارامترها در فرآیند ساخت، کلید موفقیت در بازارهای رقابتی امروز است.

مفهوم دقت در تولید قطعات فلزی

دقت در فرآیند تولید قطعات فلزی به معنای میزان نزدیکی مقدار اندازه گیری شده یا تولید شده به مقدار هدف یا مرجع است که در نقشه های طراحی تعیین شده است. در واقع، دقت نشان دهنده توانایی یک سیستم تولیدی برای بازتولید نتایج مشابه در دفعات متعدد و نزدیک شدن به ایده آل های مهندسی است. در محیط های کارگاهی و صنعتی، دقت را نباید با صحت اشتباه گرفت؛ چرا که یک دستگاه ممکن است به طور مداوم قطعاتی با ابعاد اشتباه تولید کند اما به دلیل تکرارپذیری بالا، دقیق به نظر برسد.

دقت واقعی زمانی حاصل می شود که سیستم های اندازه گیری و ابزارهای برشی با هماهنگی کامل، قطعه را در نزدیک ترین حالت ممکن به هندسه تعریف شده در نرم افزارهای طراحی قرار دهند. این موضوع در قطعات فلزی به دلیل خواص فیزیکی ماده و تنش های حرارتی حین ماشین کاری، چالش های بسیار پیچیده ای را به همراه دارد که نیازمند نظارت مستمر و کالیبراسیون دقیق ابزارهاست.

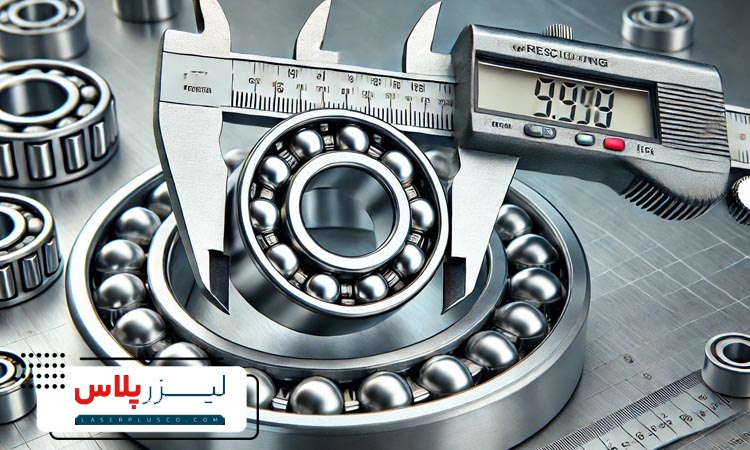

تلرانس چیست و چرا در صنعت اهمیت دارد؟

تلرانس در لغت به معنای مدارا یا رواداری است، اما در اصطلاح مهندسی مکانیک و متالورژی، به مقدار تغییرات مجاز در ابعاد یا ویژگی های فیزیکی یک قطعه گفته می شود. از آنجا که ساخت یک قطعه کاملاً بی نقص و دقیقاً مطابق با عدد مطلق ریاضی غیرممکن است، مهندسان محدوده ای را تعیین می کنند که در آن قطعه همچنان کارایی خود را حفظ کرده و قابلیت نصب در مجموعه نهایی را داشته باشد.

اهمیت تلرانس در صنعت به این دلیل است که هزینه های تولید با سخت گیرانه تر شدن تلرانس ها به صورت نمایی افزایش می یابد. اگر تلرانس بیش از حد باز باشد، قطعه در جای خود لق می زند یا عملکرد ایمنی ندارد و اگر بیش از حد تنگ باشد، زمان تولید و نرخ ضایعات به شدت بالا می رود. بنابراین، تعیین تلرانس بهینه، ایجاد تعادلی حیاتی بین کیفیت عملکردی و اقتصاد تولید است که بقای یک واحد صنعتی را تضمین می کند.

تفاوت اندازه اسمی و اندازه واقعی

در فرآیند طراحی و نقشه کشی، عددی که مهندس طراح برای یک بعد خاص مانند قطر یک شفت یا طول یک ورق در نظر می گیرد، اندازه اسمی نامیده می شود. این عدد در واقع همان آرمان و هدفی است که در ذهن طراح وجود دارد و مبنای محاسبات تئوریک قرار می گیرد. اما در مقابل، اندازه واقعی به ابعادی گفته می شود که پس از اتمام فرآیند تولید و با استفاده از ابزارهای دقیق اندازه گیری مانند میکرومتر یا دستگاه های CMM از روی قطعه فیزیکی استخراج می گردد.

شکاف بین اندازه اسمی و اندازه واقعی همیشه وجود دارد و هیچ گاه به صفر مطلق نمی رسد؛ هنر مهندسی در این است که این شکاف را در محدوده ای کنترل کند که خللی در کارکرد نهایی سیستم ایجاد نشود. درک این تفاوت به تولیدکنندگان کمک می کند تا انتظارات واقع بینانه ای از خروجی ماشین آلات خود داشته باشند و فرآیندهای بازرسی کیفی را بر اساس واقعیت های کارگاهی تنظیم کنند.

محدوده مجاز خطا در تولید

محدوده مجاز خطا در واقع همان مرزهای بالا و پایینی هستند که در اطراف اندازه اسمی تعریف می شوند و تلرانس را شکل می دهند. برای مثال اگر قطر یک پین فلزی ۱۰ میلی متر با تلرانس مثبت و منفی ۰.۰۵ تعیین شود، محدوده مجاز خطا بین ۹.۹۵ تا ۱۰.۰۵ میلی متر خواهد بود. هر قطعه ای که ابعاد آن در این بازه قرار بگیرد، به عنوان قطعه سالم پذیرفته می شود و هر آنچه خارج از این بازه باشد، به عنوان قطعه معیوب یا ضایعات شناخته خواهد شد.

تعیین این محدوده به حساسیت کاربرد قطعه بستگی دارد؛ به طوری که در صنایع سنگین ساختمانی این محدوده ممکن است در واحد میلی متر باشد، اما در صنایع اپتیک یا ساعت سازی، محدوده مجاز خطا در سطح میکرون یا حتی نانومتر تعریف می گردد. مدیریت صحیح این محدوده ها مستلزم شناخت دقیق قابلیت های فرآیندی دستگاه های تولیدی است تا از اتلاف منابع جلوگیری شود.

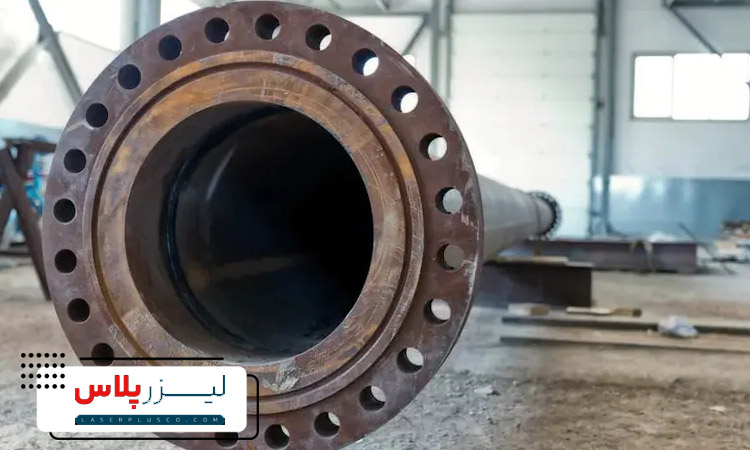

انواع تلرانس در قطعات فلزی

شناخت انواع تلرانس به مهندسان اجازه می دهد تا نه تنها ابعاد خطی، بلکه فرم و موقعیت قرارگیری المان های مختلف یک قطعه را نیز کنترل کنند. در قطعات فلزی پیچیده، تنها کنترل طول یا عرض کافی نیست، بلکه باید اطمینان حاصل کرد که سطوح نسبت به یکدیگر کاملاً عمود یا موازی هستند و سوراخ ها دقیقاً در مرکز مختصات تعیین شده قرار دارند.

این دسته بندی ها به تفکیک حوزه های نظارتی کمک کرده و زبان مشترکی را بین بخش طراحی و خط تولید ایجاد می کنند تا ابهامات در تفسیر نقشه ها به حداقل برسد.

تلرانس ابعادی

تلرانس ابعادی ابتدایی ترین و پرکاربردترین نوع محدودیت در تولید قطعات فلزی است که به کنترل اندازه طول، عرض، ارتفاع، قطر و عمق می پردازد. این نوع تلرانس مشخص می کند که یک بعد فیزیکی تا چه اندازه می تواند بزرگتر یا کوچکتر از عدد پایه باشد. در صنعت فلزکاری، تلرانس های ابعادی معمولاً به دو صورت دوطرفه (متقارن) یا یک طرفه تعیین می شوند.

اهمیت این پارامتر در زمان جفت شدن قطعات، مانند قرارگیری یک بلبرینگ در داخل یک پوسته فلزی، به وضوح روشن می شود. اگر تلرانس ابعادی به درستی رعایت نشود، ایجاد انطباق های پرسی یا لغزشی ناممکن شده و کل سیستم مکانیکی دچار شکست زودهنگام یا لرزش های مخرب خواهد شد.

تلرانس هندسی

تلرانس هندسی یا GD&T فراتر از اعداد ساده ابعادی رفته و به بررسی فرم و شکل قطعه می پردازد. این شامل پارامترهایی نظیر تختی، گردی، استوانه ای بودن و مستقیم بودن است. به عنوان مثال، ممکن است قطر یک لوله فلزی در محدوده تلرانس ابعادی باشد، اما مقطع آن به جای دایره کامل، به شکل بیضی درآمده باشد؛ در این حالت تلرانس هندسی است که عدم پذیرش قطعه را اعلام می کند.

تلرانس هندسی تضمین می کند که سطوح قطعه از نظر فیزیکی در وضعیت مطلوبی قرار دارند تا در هنگام تماس با سایر قطعات، توزیع بار به صورت یکنواخت صورت گیرد و از تمرکز تنش در نقاط خاص جلوگیری شود.

تلرانس موقعیتی

تلرانس موقعیتی به این موضوع می پردازد که یک ویژگی (مانند یک سوراخ، شیار یا برآمدگی) دقیقاً در کجای بدنه اصلی قطعه قرار گرفته است. حتی اگر قطر یک سوراخ دقیقاً مطابق نقشه باشد، اگر مکان آن چند میلی متر جابجا شده باشد، پیچ ها در هنگام مونتاژ با سوراخ های قطعه مقابل هم راستا نخواهند بود.

تلرانس موقعیتی به ویژه در قطعاتی که دارای چندین سوراخ پیچ هستند یا باید به صورت دقیق در یک شاسی بزرگتر نصب شوند، حیاتی است. این پارامتر از انحرافات تجمعی در مجموعه های بزرگ جلوگیری کرده و سرعت مونتاژ در خطوط تولید را به شدت افزایش می دهد.

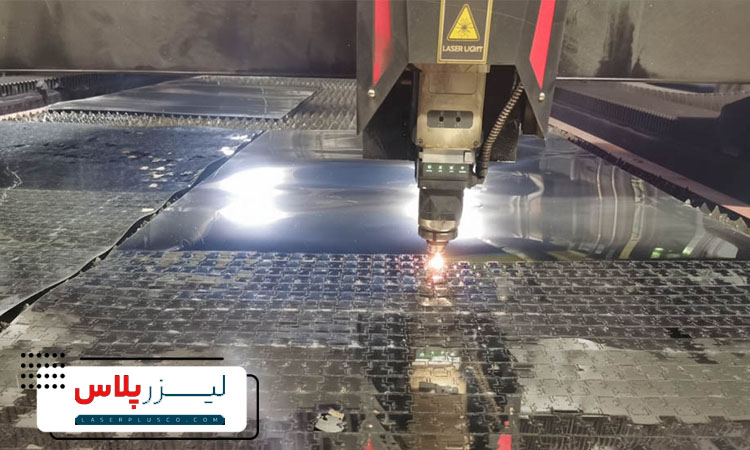

ارتباط بین دقت دستگاه و تلرانس نهایی قطعه

دقت دستگاه های تولیدی مانند ماشین های فرز، تراش، برش لیزر و پانچ، سقف توانمندی یک واحد صنعتی در دستیابی به تلرانس های محدود را تعیین می کند. هر دستگاه دارای یک ضریب خطای ذاتی است که ناشی از لقی بال اسکروها، خطاهای حرکتی محورها و لرزش های دوار است.

رابطه مستقیمی بین رزولوشن حرکتی دستگاه و کوچکترین تلرانس قابل دستیابی وجود دارد؛ به این معنا که شما نمی توانید از دستگاهی با دقت حرکتی ۰.۱ میلی متر، انتظار تولید قطعه ای با تلرانس ۰.۰۱ را داشته باشید. علاوه بر دقت مکانیکی، سیستم کنترل عددی (CNC) و کیفیت کالیبراسیون دوره ای دستگاه نیز نقشی کلیدی در این میان ایفا می کنند.

فرسودگی قطعات داخلی دستگاه با گذشت زمان باعث کاهش دقت می شود، لذا نگهداری پیشگیرانه برای حفظ توانایی دستگاه در تولید قطعات با تلرانس های سخت گیرانه الزامی است.

تأثیر ضخامت و نوع متریال بر دقت ابعادی

انتخاب متریال و ضخامت ورق یا شمش فلزی، تأثیر شگرفی بر چگونگی واکنش قطعه به نیروهای برشی و حرارتی دارد. فلزات مختلف ضریب انبساط حرارتی متفاوتی دارند؛ برای مثال آلومینیوم نسبت به فولاد در اثر گرمای حاصل از برش بیشتر منبسط می شود که این موضوع می تواند ابعاد قطعه را پس از سرد شدن تغییر دهد.

همچنین، ضخامت ماده بر میزان تغییر شکل یا دفرمه شدن قطعه زیر فشار ابزار اثرگذار است. در ورق های نازک، پدیده تاب برداشتن یا “Springback” پس از خم کاری یا برش بسیار شایع است که دستیابی به تلرانس های دقیق را با چالش مواجه می کند. از سوی دیگر، سختی متریال نیز بر لرزش ابزار و سایش آن تأثیر گذاشته و به طور غیرمستقیم دقت نهایی را تحت الشعاع قرار می دهد.

بنابراین استراتژی ماشین کاری باید متناسب با رفتار فیزیکی هر آلیاژ خاص تنظیم شود.

پارامتر اثرگذار	تاثیر بر دقت و تلرانس	ملاحظات مهندسی
سختی متریال	افزایش لرزش و انحراف ابزار در فلزات سخت	استفاده از ابزارهای کاربایدی و سرعت پایین
ضخامت قطعه	تمایل به دفرمه شدن در مقاطع نازک	طراحی فیکسچرهای نگهدارنده قوی
ضریب حرارتی	تغییر ابعاد پس از سرد شدن قطعه	جبران سازی ابعادی در نرم افزار کنترل
تنش پسماند	ایجاد تاب خوردگی بعد از برداشتن لایه های فلز	انجام عملیات حرارتی تنش زدایی

استانداردهای صنعتی مرتبط با تلرانس قطعات فلزی

استفاده از استانداردهای تدوین شده، راهکاری جهانی برای از بین بردن سوءتفاهم ها بین تولیدکننده و مشتری است. این استانداردها چارچوبی را فراهم می کنند که بر اساس آن، کلاس های مختلفی از دقت تعریف می شود تا هر قطعه متناسب با کاربردش در یکی از این کلاس ها قرار گیرد. ب

دون وجود این چارچوب های قانونی و فنی، تبادل قطعات در سطح بین المللی و زنجیره تأمین جهانی غیرممکن می شد.

استانداردهای بین المللی رایج

در صنعت فلزکاری، استانداردهایی نظیر ISO 2768 به عنوان مرجع اصلی برای تلرانس های عمومی شناخته می شوند. این استاندارد به دو بخش تقسیم می شود: بخش اول برای ابعاد خطی و زاویه ای و بخش دوم برای ویژگی های هندسی. همچنین استانداردهایی مثل ASME Y14.5 در ایالات متحده به طور گسترده برای زبان GD&T استفاده می شوند.

این کدها مشخص می کنند که اگر در نقشه ای تلرانس خاصی قید نشده باشد، به صورت پیش فرض چه میزان خطا مجاز است. رعایت این استانداردها به تولیدکننده اطمینان می دهد که قطعه تولیدی او در هر نقطه از جهان با استانداردهای مشابه سازگاری دارد و کیفیت آن قابل اثبات است.

اهمیت رعایت استاندارد در پروژه های صنعتی

رعایت استانداردهای تلرانس در پروژه های بزرگ صنعتی، به معنای تضمین ایمنی و کاهش هزینه های پنهان است. زمانی که قطعات فلزی در یک نیروگاه یا موتور هواپیما قرار می گیرند، حتی یک انحراف کوچک از استاندارد می تواند منجر به فجایع انسانی و مالی شود.

استانداردها باعث می شوند که قابلیت تعویض پذیری قطعات حفظ شود؛ یعنی اگر یک قطعه در دستگاهی خراب شد، بتوان قطعه مشابه را از تولیدکننده دیگری تهیه کرد و بدون نیاز به اصلاحات دستی، آن را نصب نمود. علاوه بر این، اخذ گواهینامه های استاندارد برای شرکت های تولیدی، پیش شرط ورود به بازارهای صادراتی و جلب اعتماد مشتریان استراتژیک است.

نقش طراحی مهندسی در تعیین تلرانس مناسب

طراحی مهندسی نقطه آغازین مدیریت دقت است و طراح باید با دیدی واقع گرایانه نسبت به محدودیت های تولید، تلرانس ها را تعیین کند. یک طراح حرفه ای می داند که تعیین تلرانس های بسیار دقیق برای تمام بخش های قطعه، نه نشان دهنده تخصص، بلکه نشان دهنده بی تجربگی است. تلرانس باید فقط در نقاطی که از نظر عملکردی حیاتی هستند (مانند محل های تماس یا دوران) محدود شود و در سایر نقاط، محدوده های بازتری در نظر گرفته شود.

مهندسان طراح با استفاده از تحلیل انباشت تلرانس (Tolerance Stack-up Analysis) پیش بینی می کنند که چگونه خطاهای کوچک در چندین قطعه مجزا روی هم جمع شده و در نهایت بر عملکرد کل دستگاه تاثیر می گذارند. این رویکرد پیشگیرانه باعث می شود تا فرآیند ساخت بهینه شده و از دوباره کاری های پرهزینه در مرحله تولید جلوگیری شود.

پیامدهای تلرانس نامناسب در مونتاژ و عملکرد قطعات

پیامدهای ناشی از عدم مدیریت صحیح تلرانس ها معمولاً در آخرین و حساس ترین مرحله، یعنی مونتاژ، آشکار می شوند. اگر قطعات بیش از حد بزرگ باشند، تداخل ابعادی مانع از بسته شدن مجموعه می شود و نیاز به عملیات دستی مانند سنباده زنی یا سنگ زنی مجدد پیدا می کند که زمان بر و هزینه بر است. در مقابل، اگر تلرانس ها بیش از حد آزاد باشند، لقی بین قطعات باعث ایجاد لرزش، صدای ناهنجار و فرسایش زودرس به دلیل ضربات مکانیکی می شود.

در قطعات فلزی که تحت فشار یا دمای بالا کار می کنند، تلرانس نامناسب می تواند منجر به نشت سیالات یا حتی شکست ناگهانی قطعه تحت بار شود. بنابراین، کنترل تلرانس تنها یک موضوع زیبایی شناختی یا ابعادی نیست، بلکه مستقیماً با طول عمر محصول و اعتبار برند تولیدکننده گره خورده است.

جمع بندی

دستیابی به دقت بالا در تولید قطعات فلزی یک فرآیند چندبعدی است که از میز طراحی شروع شده و تا مرحله بازرسی نهایی ادامه می یابد. برای کنترل موفق تلرانس، ابتدا باید از دستگاه های باکیفیت و کالیبره شده استفاده کرد که توانایی تکرارپذیری بالایی داشته باشند. در قدم بعدی، انتخاب ابزار برش متناسب با نوع متریال و تنظیم دقیق پارامترهای ماشین کاری مانند سرعت پیشروی و دور اسپیندل می تواند انحرافات را به حداقل برساند.

آموزش اپراتورهای متخصص و استفاده از تجهیزات اندازه گیری پیشرفته مانند کولیس های دیجیتال، میکرومترها و در موارد حساس تر، اسکنرهای نوری و دستگاه های CMM، حلقه ی نظارتی را تکمیل می کند. در نهایت، با ایجاد یک فرهنگ کیفیت محور و رعایت استانداردهای بین المللی، می توان قطعاتی تولید کرد که نه تنها از نظر ابعادی دقیق هستند، بلکه در سخت ترین شرایط عملیاتی نیز عملکردی پایدار و قابل اطمینان از خود نشان می دهند.



سوالات متداول کاربران درباره تلرانس و دقت در قطعات فلزی

آیا تلرانس های دقیق تر همیشه به معنای کیفیت بالاتر هستند؟

خیر، کیفیت به معنای انطباق با نیاز است؛ تلرانس بیش از حد دقیق بدون نیاز فنی، تنها باعث افزایش بی دلیل هزینه و زمان تولید می شود.

 چرا در قطعات فلزی دستیابی به تلرانس دشوارتر از پلاستیک است؟

به دلیل سختی بالاتر فلز، تنش های پسماند ناشی از ذوب یا برش و حساسیت زیاد فلزات به تغییرات دمایی حین ماشین کاری، کنترل ابعاد چالش برانگیزتر است.

 استاندارد ISO 2768 چه کاربردی در نقشه های فنی دارد؟

این استاندارد تعیین کننده تلرانس های عمومی برای ابعادی است که به طور خاص روی نقشه برای آن ها عدد تلرانس قید نشده تا از ابهام در تولید جلوگیری شود.
