چطور قطعاتی بسازیم که در مونتاژ به اصلاح و تراشکاری دوباره نیاز نداشته باشند؟

یکی از مشکلات رایج در تولید قطعات فلزی این است که قطعه در نگاه اول کاملا سالم و دقیق به نظر می رسد، اما زمانی که به محل مونتاژ می رسد، مشخص می شود که به راحتی در جای خود قرار نمی گیرد. ممکن است سوراخ ها چند میلی متر با محل اتصال فاصله داشته باشند، ابعاد قطعه با فضای موجود هماهنگ نباشد یا قطعه در زمان اتصال با اجزای دیگر تداخل پیدا کند. در چنین شرایطی، معمولا کار به اصلاح دستی، سوراخ کاری مجدد، تراشکاری یا حتی ساخت دوباره قطعه می رسد.

این اتفاق فقط باعث افزایش هزینه تولید نمی شود؛ بلکه می تواند زمان اجرای پروژه را هم به شکل قابل توجهی افزایش دهد. در یک کارگاه کوچک، اصلاح یک قطعه ممکن است تنها چند ساعت زمان ببرد، اما در یک خط تولید یا پروژه صنعتی، یک قطعه نامناسب می تواند باعث توقف مراحل بعدی شود. بنابراین هدف اصلی در تولید قطعات فلزی دقیق، فقط ایجاد یک قطعه با ظاهر مناسب نیست؛ بلکه قطعه باید از همان ابتدا برای نصب و استفاده نهایی آماده باشد.

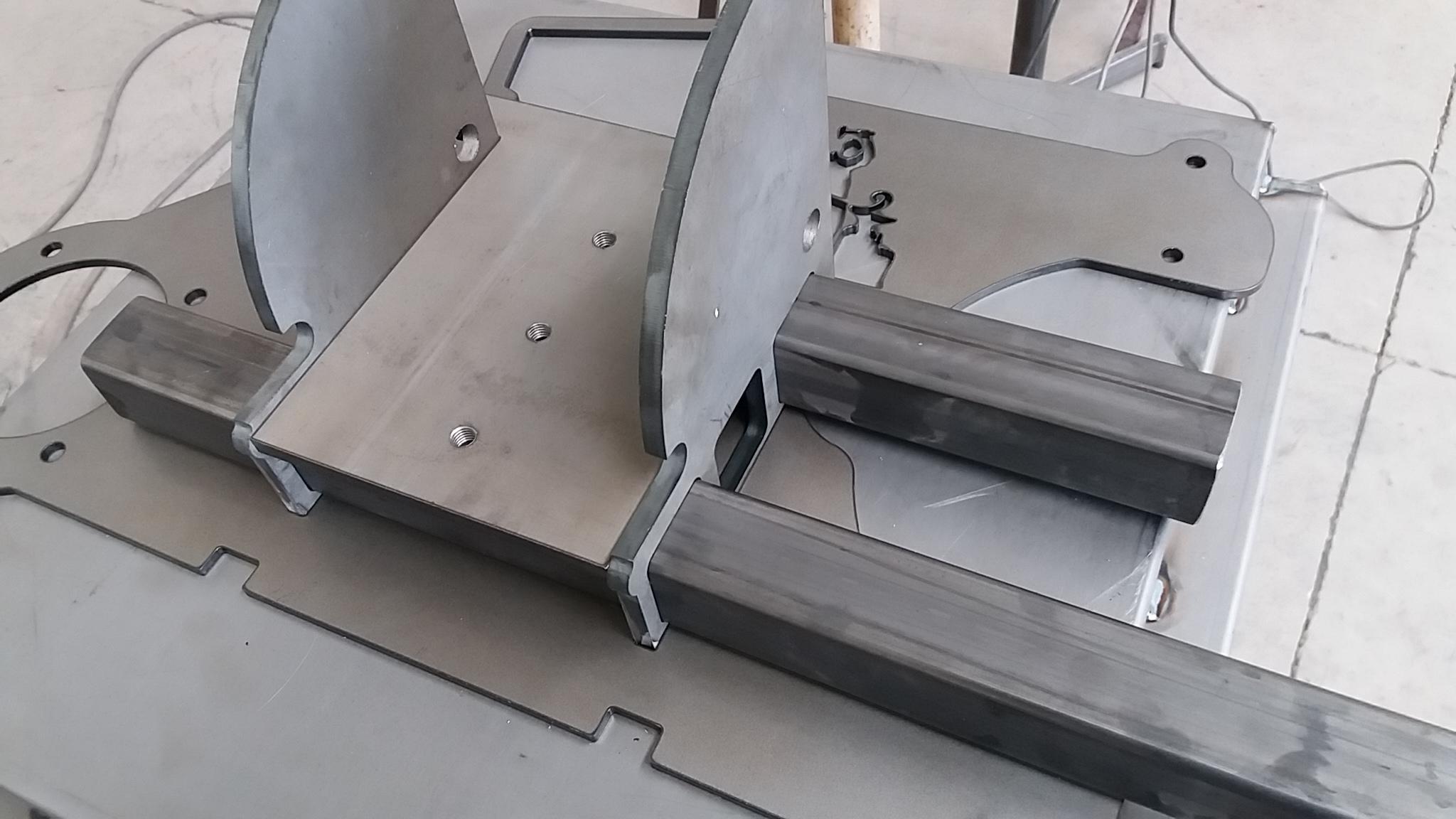

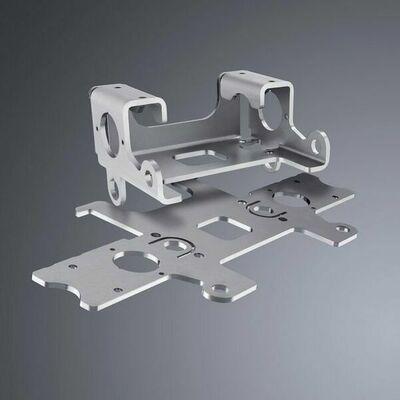

مشکل مونتاژ معمولا از مرحله مونتاژ شروع نمی شود

وقتی قطعه ای در زمان مونتاژ به اصلاح نیاز پیدا می کند، معمولا اولین چیزی که بررسی می شود خود قطعه نهایی است. اما در بسیاری از موارد، ریشه مشکل بسیار زودتر و در مرحله طراحی یا اندازه گیری ایجاد شده است. یک اندازه گیری اشتباه، یک تلرانس نامناسب یا حتی انتخاب نادرست روش تولید می تواند باعث شود قطعه ای تولید شود که از نظر ظاهری صحیح است اما در محل واقعی کاربرد خود عملکرد مناسبی ندارد.

برای مثال، فرض کنید قرار است یک براکت فلزی جایگزین قطعه ای شود که در یک دستگاه نصب شده است. اگر فقط طول و عرض براکت اندازه گیری شود اما محل دقیق سوراخ ها، زاویه اتصال و فاصله آن از سایر اجزای دستگاه در نظر گرفته نشود، احتمال دارد قطعه جدید از نظر ابعاد کلی درست باشد اما هنگام نصب قابل استفاده نباشد. بنابراین برای جلوگیری از دوباره کاری، باید کل مسیر تولید از مرحله اندازه گیری تا کنترل نهایی بررسی شود.

اندازه گیری دقیق، اولین قدم برای جلوگیری از اصلاحات بعدی است

اگر قطعه قرار است جایگزین یک نمونه قدیمی شود یا در یک مجموعه موجود نصب شود، اندازه گیری باید با دقت بسیار بیشتری انجام شود. اندازه گیری تنها به طول، عرض و ضخامت محدود نمی شود؛ بلکه باید تمام نقاطی که در اتصال و مونتاژ نقش دارند به طور دقیق بررسی شوند. محل سوراخ ها، فاصله مرکز به مرکز آنها، قطر سوراخ، زاویه ها و فاصله قطعه از اجزای اطراف همگی می توانند روی امکان نصب تاثیر بگذارند.

یکی از اشتباهات رایج این است که فقط خود قطعه اندازه گیری می شود، در حالی که قطعه جدید قرار است در یک مجموعه بزرگ تر قرار بگیرد. گاهی یک اختلاف کوچک در محل اتصال، به دلیل تفاوت میان قطعه جدید و اجزای موجود، باعث می شود کل مجموعه با مشکل مواجه شود. به همین دلیل، در پروژه های حساس بهتر است علاوه بر اندازه گیری قطعه، محل نصب و قطعات متصل به آن نیز بررسی شوند.

نکات مهم

طراحی قطعه باید بر اساس روش واقعی تولید انجام شود

هر طرحی که در نرم افزار طراحی می شود، لزوما برای تولید مناسب نیست. ممکن است یک قطعه در محیط نرم افزار کاملا صحیح به نظر برسد، اما در فرآیند واقعی تولید محدودیت هایی وجود داشته باشد که در زمان طراحی در نظر گرفته نشده اند. برای مثال، ضخامت متریال، نوع برش، شعاع خم، محل سوراخ ها و فاصله بین اجزای مختلف می توانند روی امکان تولید و مونتاژ تاثیر بگذارند.

به همین دلیل، طراحی قطعات فلزی باید با توجه به روش تولید انجام شود. اگر قطعه قرار است با برش لیزر تولید شود و سپس تحت فرآیندهایی مانند خمکاری یا جوشکاری قرار بگیرد، طراحی باید تمام این مراحل را از ابتدا در نظر بگیرد. در غیر این صورت، ممکن است قطعه پس از برش به درستی تولید شود اما در مرحله بعدی، به دلیل عدم هماهنگی با فرآیند خم یا مونتاژ، نیاز به اصلاح پیدا کند.

تلرانس مناسب از بسیاری از مشکلات مونتاژ جلوگیری می کند

یکی از مهم ترین عواملی که در تولید قطعات دقیق باید در نظر گرفته شود، تلرانس است. در تولید واقعی، هیچ فرآیندی کاملا بدون اختلاف ابعادی نیست. حتی دستگاه های دقیق نیز با توجه به شرایط تولید، جنس متریال و نوع قطعه ممکن است اختلاف های بسیار جزئی ایجاد کنند. این اختلاف ها در بسیاری از قطعات مشکلی ایجاد نمی کنند، اما در قطعاتی که باید دقیقا داخل یکدیگر قرار بگیرند یا با قطعات دیگر متصل شوند، اهمیت زیادی دارند.

نکته مهم این است که همه قسمت های یک قطعه به یک میزان دقت نیاز ندارند. برای مثال، ممکن است ابعاد کلی یک پوشش فلزی اهمیت کمتری داشته باشد، اما محل سوراخ های اتصال باید با دقت بسیار بالاتری تولید شود. اگر نقاط حساس به مونتاژ از ابتدا مشخص شوند، می توان دقت مورد نیاز را برای آنها در نظر گرفت و از ایجاد مشکل در زمان نصب جلوگیری کرد.

محل سوراخ ها را بر اساس قطعه مقابل طراحی کنید

بسیاری از مشکلات مونتاژ به دلیل اختلاف در محل سوراخ ها ایجاد می شوند. ممکن است قطر سوراخ کاملا درست باشد، اما محل آن تنها چند میلی متر با جای واقعی خود فاصله داشته باشد. همین اختلاف کوچک می تواند باعث شود پیچ، پین یا اتصال دهنده در جای خود قرار نگیرد.

برای جلوگیری از این مشکل، محل سوراخ ها باید بر اساس قطعه ای که قرار است به آن متصل شوند بررسی شود. فاصله سوراخ ها از یکدیگر، فاصله آنها از لبه، قطر سوراخ و نوع اتصال باید همزمان در نظر گرفته شوند. طراحی جداگانه قطعات بدون بررسی ارتباط آنها با یکدیگر، یکی از دلایل رایج ایجاد مشکل در زمان مونتاژ است.

قطعات یک مجموعه را جدا از یکدیگر طراحی نکنید

وقتی چند قطعه قرار است در کنار یکدیگر مونتاژ شوند، بررسی جداگانه هر قطعه به تنهایی کافی نیست. ممکن است هر قطعه به صورت مستقل کاملا درست باشد، اما وقتی در کنار قطعات دیگر قرار می گیرد، با آنها تداخل داشته باشد یا فضای کافی برای نصب باقی نماند.

برای مثال، ممکن است دو قطعه در فایل های جداگانه طراحی شوند و هیچ مشکلی در ابعاد هرکدام دیده نشود، اما هنگام مونتاژ مشخص شود که یک پیچ به دلیل نزدیک بودن دیواره ها قابل نصب نیست. بررسی قطعات در قالب یک مجموعه می تواند بسیاری از این مشکلات را پیش از تولید مشخص کند و از ساخت قطعه ای که بعدا نیاز به اصلاح دارد جلوگیری کند.

طراحی باید فرآیند نصب و تعمیر را هم در نظر بگیرد

یک قطعه فلزی فقط برای دیده شدن یا قرار گرفتن در یک موقعیت مشخص ساخته نمی شود؛ بلکه باید بتوان آن را نصب، باز و در صورت نیاز تعمیر یا تعویض کرد. اگر طراحی فقط بر اساس شکل نهایی انجام شود و نحوه دسترسی به محل اتصال در نظر گرفته نشود، ممکن است مونتاژ قطعه بسیار دشوار یا حتی غیرممکن شود.

برای نمونه، ممکن است محل پیچ از نظر ابعادی درست باشد اما فضای کافی برای ورود ابزار وجود نداشته باشد. یا قطعه پس از نصب به گونه ای قرار بگیرد که در صورت خرابی، باز کردن آن نیاز به جداسازی چند بخش دیگر داشته باشد. توجه به این نکات در زمان طراحی، از اصلاحات پرهزینه در مرحله نصب جلوگیری می کند.

قبل از تولید تعداد بالا، یک نمونه اولیه را بررسی کنید

وقتی قطعه ای برای اولین بار تولید می شود، تولید تعداد زیاد بدون بررسی نمونه اولیه می تواند ریسک بالایی داشته باشد. ممکن است یک خطای کوچک در طراحی یا اندازه گیری باعث شود تمام قطعات تولید شده با مشکل مواجه شوند. در این شرایط، هزینه اصلاح یا ساخت دوباره تعداد زیادی قطعه می تواند بسیار بیشتر از هزینه تولید یک نمونه اولیه باشد.

نمونه اولیه این امکان را فراهم می کند که قطعه در شرایط واقعی بررسی شود. می توان آن را در محل مورد نظر نصب کرد، هماهنگی سوراخ ها را بررسی کرد و از مناسب بودن ابعاد و عملکرد آن مطمئن شد. اگر مشکلی وجود داشته باشد، اصلاح یک نمونه بسیار ساده تر و کم هزینه تر از اصلاح یک سفارش کامل است.

متریال و ضخامت واقعی ورق را در طراحی در نظر بگیرید

انتخاب متریال فقط به انتخاب نام یک فلز محدود نمی شود. ضخامت واقعی ورق، نوع آلیاژ و ویژگی های آن می توانند روی فرآیند تولید و مونتاژ تاثیر بگذارند. این موضوع به ویژه زمانی اهمیت پیدا می کند که قطعه پس از برش تحت فرآیندهایی مانند خمکاری قرار می گیرد.

برای مثال، قطعه ای که برای یک ضخامت مشخص طراحی شده است، ممکن است پس از تغییر ضخامت ورق، در محل اتصال یا خم با ابعاد قبلی هماهنگ نباشد. به همین دلیل، جنس و ضخامت متریال باید از ابتدای پروژه مشخص باشد و طراحی بر اساس شرایط واقعی تولید انجام شود.

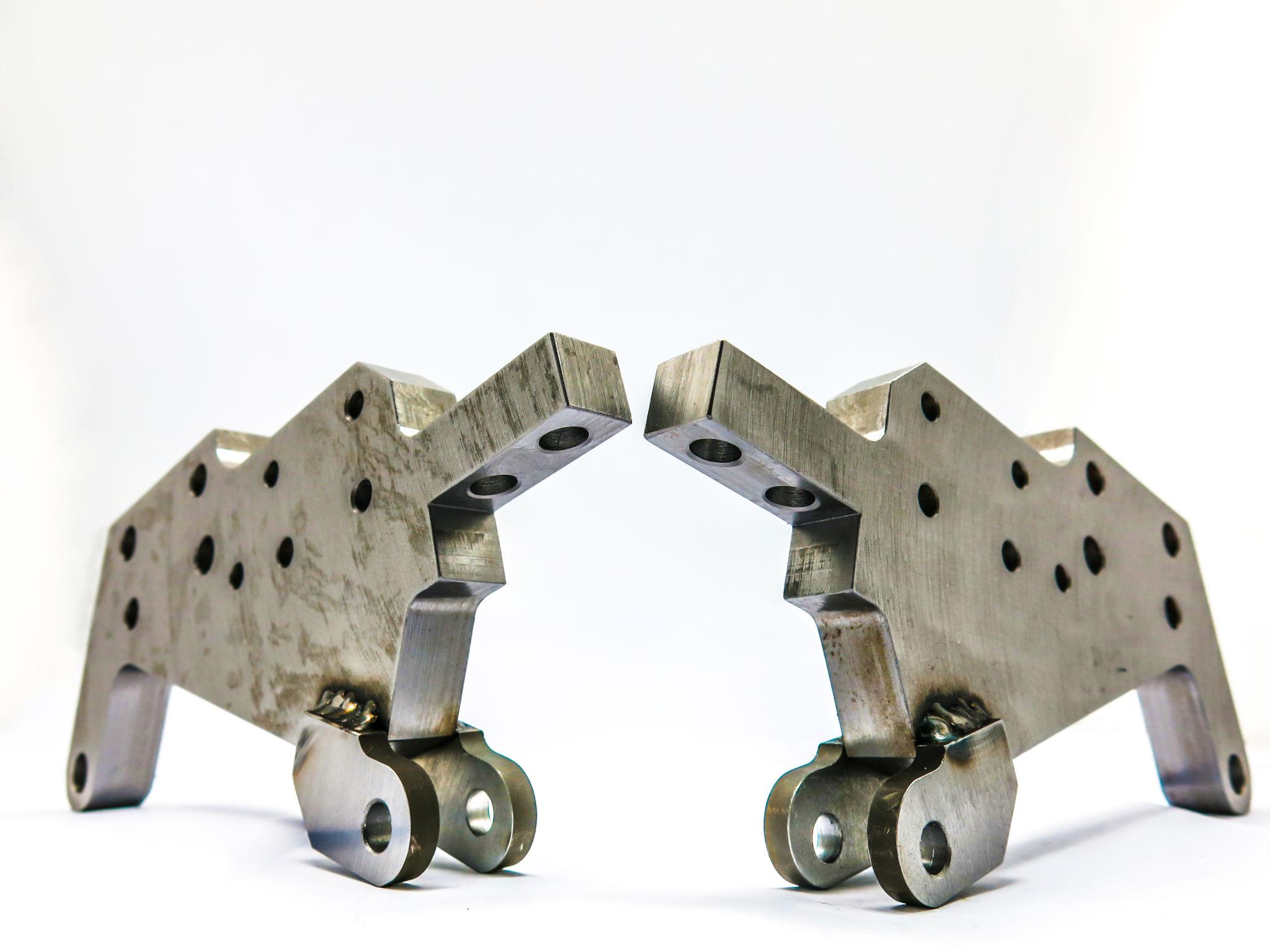

فایل طراحی باید اطلاعات کافی برای تولید داشته باشد

ارسال یک فایل طراحی بدون توضیحات فنی کافی می تواند باعث برداشت های متفاوت در زمان تولید شود. حتی اگر شکل کلی قطعه مشخص باشد، ممکن است اطلاعات مهمی مانند جنس ورق، ضخامت، نقاط حساس به دقت یا نحوه مونتاژ به صورت واضح مشخص نشده باشند.

هرچه اطلاعات فنی دقیق تر باشند، احتمال ایجاد اختلاف میان طرح اولیه و قطعه نهایی کمتر می شود. مشخص بودن ابعاد مهم، نوع متریال، ضخامت و نقاطی که باید با دقت بالاتری تولید شوند، به تولیدکننده کمک می کند فرآیند را مطابق نیاز واقعی پروژه اجرا کند.

کنترل کیفیت را به آخرین مرحله محدود نکنید

کنترل کیفیت فقط به بررسی ظاهری قطعه پس از تولید محدود نمی شود. هرچه خطا زودتر شناسایی شود، اصلاح آن ساده تر و کم هزینه تر خواهد بود. بررسی فایل طراحی، کنترل متریال ورودی، کنترل ابعاد پس از تولید و بررسی نمونه اولیه، همگی می توانند از رسیدن قطعه معیوب به مرحله مونتاژ جلوگیری کنند.

در مرحله نهایی، قسمت هایی که مستقیما در مونتاژ نقش دارند باید با دقت بیشتری بررسی شوند. محل سوراخ ها، ابعاد اصلی، نقاط خم و فاصله بین محل های اتصال از جمله بخش هایی هستند که می توانند عملکرد قطعه را تحت تاثیر قرار دهند.

جمع بندی

برای اینکه قطعات فلزی پس از تولید بدون نیاز به تراشکاری، سوراخ کاری یا اصلاحات دستی آماده مونتاژ باشند، باید از ابتدا کل فرآیند تولید به صورت یک زنجیره به هم پیوسته دیده شود. اندازه گیری دقیق، طراحی قابل تولید، تعیین تلرانس مناسب، انتخاب صحیح متریال، بررسی هماهنگی قطعات و کنترل کیفیت، همگی در نتیجه نهایی تاثیر دارند.

در واقع، دقت قطعه فقط به دستگاهی که آن را تولید می کند وابسته نیست. حتی بهترین تجهیزات نیز نمی توانند یک اندازه گیری اشتباه یا طراحی نامناسب را اصلاح کنند. زمانی می توان به قطعه ای آماده مونتاژ رسید که نیاز واقعی پروژه از ابتدا به درستی بررسی شده و مراحل طراحی و تولید بر اساس کاربرد نهایی قطعه انجام شده باشند.

اگر هدف، کاهش دوباره کاری و جلوگیری از هزینه های اضافی است، بهتر است پیش از شروع تولید، فایل طراحی، ابعاد قطعه، متریال و نحوه مونتاژ به صورت کامل بررسی شوند. این رویکرد باعث می شود قطعه از همان مرحله اول با هدف استفاده واقعی و نصب بدون دردسر تولید شود، نه اینکه پس از رسیدن به محل پروژه تازه مشخص شود به اصلاحات بیشتری نیاز دارد.

سوالات متداول

1. آیا می توان قطعه فلزی را بدون داشتن نقشه فنی تولید کرد؟ در بسیاری از موارد، امکان ساخت قطعه از روی نمونه واقعی یا اطلاعات ابعادی وجود دارد. با این حال، داشتن نقشه فنی دقیق می تواند فرآیند تولید را ساده تر و احتمال خطا را کمتر کند. اگر قطعه نمونه در اختیار باشد، می توان ابعاد، محل سوراخ ها، ضخامت و سایر ویژگی های آن را بررسی و بر اساس این اطلاعات، فایل مناسب برای تولید آماده کرد.
