برای برش یک ورق فلزی، همیشه لازم نیست سراغ پیچیده ترین روش بروید. گاهی سفارش شما فقط چند قطعه مستطیلی با ابعاد مشخص است؛ گاهی هم همان قطعه باید سوراخ، شیار، گوشه گرد و محل اتصال دقیق داشته باشد. انتخاب بین برش گیوتین و لیزر به همین جزئیات وابسته است و می تواند روی هزینه، زمان تحویل و کیفیت قطعه تاثیر بگذارد.
به طور کلی، گیوتین برای برش های مستقیم و تکراری گزینه قابل بررسی است و لیزر برای اجرای طرح های پیچیده و برش های داخلی، آزادی عمل بیشتری دارد. با این حال، برای انتخاب نهایی باید جنس و ضخامت ورق، تعداد قطعات و نیاز به عملیات بعدی را هم در نظر بگیرید. در ادامه، این دو روش را از نگاه سفارش دهنده مقایسه می کنیم.
برش گیوتین چیست و برای چه قطعاتی استفاده می شود؟
در برش گیوتین، ورق بین تیغه های دستگاه قرار می گیرد و با حرکت تیغه و اعمال نیروی مکانیکی، در امتداد یک خط مستقیم جدا می شود. نگهدارنده ها ورق را حین برش مهار می کنند و تنظیم فاصله تیغه ها، زاویه برش و موقعیت ورق بر نتیجه تاثیر دارد.

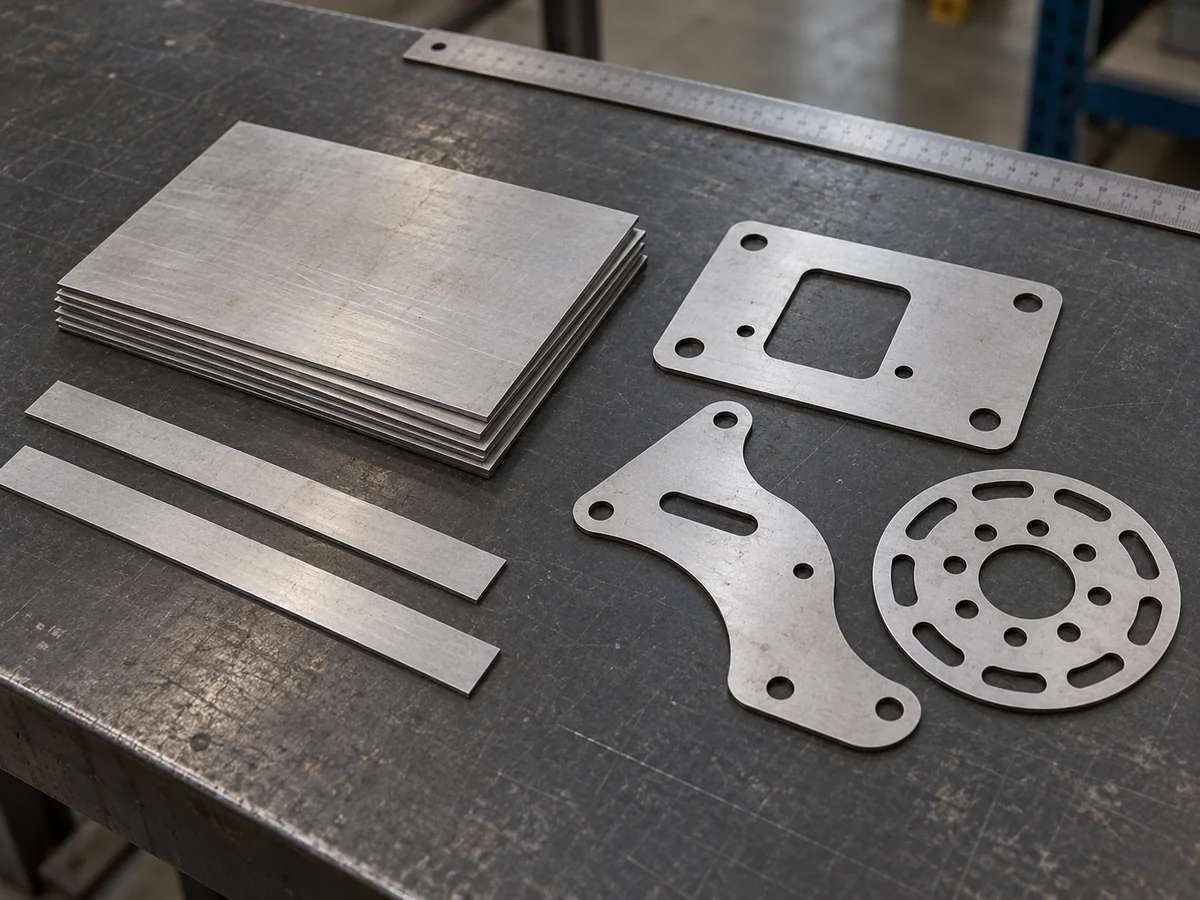

کاربرد اصلی گیوتین ورق، آماده سازی قطعات با لبه های مستقیم مانند نوار، صفحه مستطیلی و قطعه خام برای مراحل بعدی تولید است. برای مثال، اگر سفارش شما تعدادی ورق هم اندازه برای ساخت بدنه یک محصول باشد، این روش می تواند گزینه مناسبی برای شروع بررسی باشد.
گیوتین معمولی به تنهایی نمی تواند سوراخ بسته، شیار داخلی یا مسیر منحنی دلخواه ایجاد کند. اگر این ویژگی ها در نقشه وجود داشته باشند، باید عملیات دیگری به فرایند ساخت اضافه شود یا روش برش تغییر کند.
برش لیزر چیست و چه تفاوتی در اجرا دارد؟
در برش لیزر، پرتو متمرکز، فلز را در مسیر تعیین شده به صورت موضعی ذوب می کند و گاز کمکی به خروج مواد مذاب کمک می کند. حرکت دستگاه بر اساس فایل طراحی کنترل می شود؛ بنابراین مسیر برش می تواند مستقیم، منحنی یا ترکیبی از شکل های مختلف باشد.
این قابلیت برای تولید صفحات اتصال، پنل های دارای بازشو و قطعاتی با سوراخ و شیار اهمیت دارد. به جای برش اولیه و انتقال قطعه به چند ایستگاه، می توان بخش زیادی از هندسه دوبعدی را در یک برنامه برش اجرا کرد. البته رزوه، پخ دقیق یا سوراخ با تلرانس ویژه ممکن است همچنان به عملیات تکمیلی نیاز داشته باشد.
اگر سفارش شما شامل چنین جزئیاتی است، در صفحه خدمات برش لیزر فلزات می توانید خدمات مرتبط لیزر پلاس را بررسی کنید و نقشه قطعه را برای ارزیابی امکان اجرا ارسال کنید.
جدول مقایسه برش گیوتین و لیزر
| معیار | برش گیوتین | برش لیزر |
|---|---|---|
| سازوکار برش | جداسازی مکانیکی با تیغه | برش حرارتی با پرتو متمرکز |
| شکل مناسب قطعه | لبه های مستقیم و قطعات ساده | طرح های مستقیم، منحنی و پیچیده |
| سوراخ و شیار داخلی | نیازمند عملیات جداگانه | قابل اجرا در محدوده توان فرایند |
| دقت نهایی | وابسته به دستگاه، تنظیمات و مهار ورق | وابسته به دستگاه، تنظیمات و هندسه |
| اثر حرارتی ناشی از برش | فاقد ناحیه متاثر از حرارتِ برش حرارتی | دارای اثر حرارتی موضعی |
| وضعیت لبه | احتمال پلیسه و تغییر شکل مکانیکی | احتمال پلیسه، خطوط برش یا اکسید |
| هزینه قطعات ساده | معمولا گزینه اقتصادی قابل بررسی | باید با هزینه کل ساخت مقایسه شود |
| آماده سازی سفارش | ابعاد، تعداد و مشخصات ورق | فایل طراحی و مشخصات فنی قطعه |
این جدول برای انتخاب اولیه است. نتیجه واقعی به دستگاه موجود و الزامات قطعه بستگی دارد و نمی توان برای همه سفارش ها، دقت یا هزینه ثابتی اعلام کرد.
کدام روش دقت و کیفیت لبه بهتری دارد؟
برای قطعاتی که فاصله سوراخ ها، شکل بیرونی و محل شیارها باید با هم هماهنگ باشند، لیزر امکان اجرای همه این مسیرها را در یک برنامه فراهم می کند. این موضوع می تواند نیاز به جانمایی مجدد قطعه برای بعضی عملیات را کاهش دهد. اما عبارت «برش لیزری» به تنهایی تضمین کننده هر تلرانسی نیست؛ ابعاد حساس باید روی نقشه مشخص شوند.
گیوتین های مجهز به کنترل و تنظیم مناسب نیز می توانند برش مستقیم دقیق و تکرارپذیر ایجاد کنند. مشکل زمانی پیش می آید که فاصله تیغه، تیزی آن، تکیه گاه یا مهار ورق با شرایط سفارش سازگار نباشد. در نوارهای باریک، احتمال تاب و پیچش هم باید بررسی شود.
از نظر لبه، هیچ کدام همیشه بدون نیاز به پرداخت نیستند. در گیوتین ممکن است پلیسه و تغییر شکل موضعی لبه ایجاد شود؛ در لیزر نیز تنظیم نامناسب، جنس ورق یا شرایط گاز می تواند کیفیت را کاهش دهد. اگر لبه در دید است یا با دست تماس دارد، معیار پذیرش و نیاز به پلیسه گیری را پیش از تولید مشخص کنید.
تفاوت هزینه برش گیوتین و لیزر چقدر است؟
برای برش های مستقیم و تکراری، گیوتین اغلب گزینه اقتصادی قابل بررسی است؛ چون لازم نیست مسیرهای پیچیده برنامه ریزی و اجرا شوند. با این حال، ارزان تر بودن برش اولیه به معنای پایین تر بودن هزینه قطعه آماده نیست.
فرض کنید به ۲۰۰ صفحه مستطیلی نیاز دارید. اگر صفحه ها هیچ سوراخ یا بازشویی نداشته باشند، استعلام گیوتین منطقی است. اما اگر هر صفحه چهار سوراخ اتصال و یک شیار داشته باشد، باید هزینه سوراخکاری، ابزار، جابه جایی و کنترل موقعیت سوراخ ها را هم به پیشنهاد گیوتین اضافه کنید. سپس این مبلغ را با اجرای همان هندسه توسط لیزر مقایسه کنید.
در قیمت برش لیزر نیز جنس و ضخامت، طول مسیر، تعداد شروع برش، تعداد قطعات و شرایط اجرا اثر دارند. برای مقایسه منصفانه، از هر دو تامین کننده قیمت یک خروجی یکسان بخواهید؛ شامل همان تلرانس، کیفیت لبه و عملیات تکمیلی.
از نظر سرعت تولید، کدام روش مناسب تر است؟
اگر سفارش شامل نوارهای هم عرض یا قطعات مستطیلی تکراری باشد، گیوتین می تواند با تنظیم مناسب، برش های متوالی را سریع انجام دهد. اما زمان جابه جایی ورق، تنظیم ابعاد و جمع آوری قطعات هم بخشی از زمان واقعی تولید است.
در سفارش دارای سوراخ و مسیرهای متنوع، لیزر ممکن است مراحل ساخت را کمتر کند. در مقابل، طرحی با تعداد زیادی سوراخ ریز و شروع برش می تواند زمان بیشتری روی دستگاه بگیرد. بنابراین، مقایسه فقط با سرعت حرکت تیغه یا هد دستگاه کافی نیست.
زمان تحویل را هم از زمان برش جدا کنید. موجود بودن ورق، صف کاری دستگاه، تایید نقشه و عملیات بعدی می توانند تاریخ تحویل را تغییر دهند؛ حتی اگر خود برش زمان کوتاهی لازم داشته باشد.
جنس و ضخامت ورق چه تاثیری در انتخاب دارند؟
ظرفیت دستگاه باید برای جنس و ضخامت همان ورق بررسی شود. در گیوتین، ظرفیتی که برای فولاد با مقاومت مشخص اعلام شده، لزوما برای استیل یا آلیاژی دیگر قابل استفاده نیست. طول برش و ابعاد قابل مهار هم محدودیت ایجاد می کنند.
در لیزر، علاوه بر ضخامت، نوع فلز، کیفیت سطح، توان دستگاه و گاز کمکی اهمیت دارند. مثلا شرایط مناسب برای فولاد کم کربن را نمی توان بدون بررسی برای آلومینیوم تکرار کرد. اگر متریال سفارش شما آلومینیوم است، اطلاعات صفحه برش لیزر آلومینیوم را هم بررسی کنید و آلیاژ و ضخامت را هنگام استعلام اعلام کنید.
گیوتین، ناحیه متاثر از حرارت مانند روش های برش حرارتی ایجاد نمی کند، ولی نیروی مکانیکی آن می تواند بر شکل قطعه اثر بگذارد. لیزر نیروی برشی تیغه را ندارد، اما حرارت موضعی آن باید برای قطعات حساس در نظر گرفته شود. هیچ کدام را نباید در همه شرایط، بدون احتمال تغییر شکل دانست.
کدام روش ضایعات کمتری دارد؟
گیوتین ورق را بدون ایجاد شیار برش به روش ذوبی جدا می کند، اما این ویژگی به معنای صفر بودن پرت نیست. اصلاح لبه ورق، ترتیب برش و ابعاد قطعات باقی مانده می توانند ضایعات ایجاد کنند.
در لیزر، شیار باریکی از متریال حذف می شود، ولی امکان چیدمان قطعات مختلف روی یک ورق وجود دارد. این چیدمان یا نستینگ می تواند استفاده از ورق را بهتر کند. مقدار صرفه جویی به شکل قطعات، فاصله های لازم و امکان استفاده از باقی مانده ها وابسته است؛ نمی توان همیشه یک روش را کم ضایعات تر دانست.
اگر قطعه بعد از برش خم یا مونتاژ می شود چه کنیم؟
برای قطعه ای که بعدا خم می شود، اندازه گسترده ورق و محل سوراخ ها باید متناسب با خم طراحی شود. برش دقیق یک نقشه نادرست، قطعه قابل مونتاژ تولید نمی کند. جهت پلیسه، کیفیت لبه و فاصله سوراخ از خم نیز باید در بررسی ساخت لحاظ شوند.
اگر سفارش شما شامل خدمات خمکاری فلزات است، نقشه حالت نهایی و اطلاعات خم را همراه فایل برش ارسال کنید. این کار به بررسی هماهنگی مراحل کمک می کند و احتمال اصلاح قطعه پس از برش را کاهش می دهد.
برای سفارش خود چگونه تصمیم بگیریم؟
برای انتخاب اولیه، این سه حالت را در نظر بگیرید:
- ورق مستطیلی یا نوار ساده: اگر فقط ابعاد بیرونی مهم است و جزئیات داخلی ندارید، امکان اجرای گیوتین را بررسی کنید.
- قطعه دارای سوراخ، شیار یا لبه منحنی: لیزر را ارزیابی کنید و هزینه آن را با مجموع برش و عملیات جداگانه مقایسه کنید.
- قطعه حساس به صافی، تلرانس یا کیفیت لبه: پیش از انتخاب، نمونه و معیار کنترل کیفیت را مشخص کنید؛ نام روش به تنهایی کافی نیست.
جمع بندی
برای استعلام دقیق، جنس و گرید ورق، ضخامت، تعداد، نقشه اندازه گذاری شده، ابعاد حساس و زمان مورد نیاز را اعلام کنید. برای طرح های لیزری، فایل هایی مانند DXF یا DWG با واحد مشخص و مسیرهای تمیز و بسته مفید هستند. نیاز به رزوه، پرداخت، پوشش و خم را هم جداگانه بنویسید.
اگر درباره انتخاب روش مطمئن نیستید، نقشه و مشخصات سفارش را برای کارشناسان لیزر پلاس ارسال کنید تا امکان اجرای لیزری و مراحل تکمیلی بررسی شود. تصمیم را بر اساس قطعه آماده تحویل بگیرید؛ با در نظر گرفتن کیفیت مورد نیاز، هزینه کل و زمان واقعی ساخت.
سوالات متداول
- آیا برای قطعه مستطیلی حتما باید از گیوتین استفاده کنیم؟ خیر. اگر همان قطعه سوراخ، شیار، گوشه گرد یا الزامات خاصی داشته باشد، لیزر هم قابل بررسی است. حتی برای مستطیل ساده، ابعاد، ضخامت و کیفیت مورد انتظار باید با ظرفیت دستگاه تطبیق داده شود.
- آیا برش لیزر همیشه بدون پلیسه است؟ خیر. کیفیت لبه به جنس و ضخامت ورق، تنظیمات و شرایط گاز بستگی دارد. برای برخی قطعات، پلیسه گیری یا پرداخت لازم است و بهتر است این نیاز در استعلام مشخص شود.
- برای سفارش تعداد کم، کدام روش مناسب تر است؟ تعداد کم به تنهایی تعیین کننده نیست. برای چند صفحه ساده، گیوتین می تواند مناسب باشد؛ برای چند قطعه با هندسه پیچیده، لیزر امکان اجرای طرح را بدون ساخت قالب اختصاصی فراهم می کند. نقشه و هزینه کل ساخت باید بررسی شوند.
